Sistema di batterie al litio NMC

quadratoa bloccopiatto

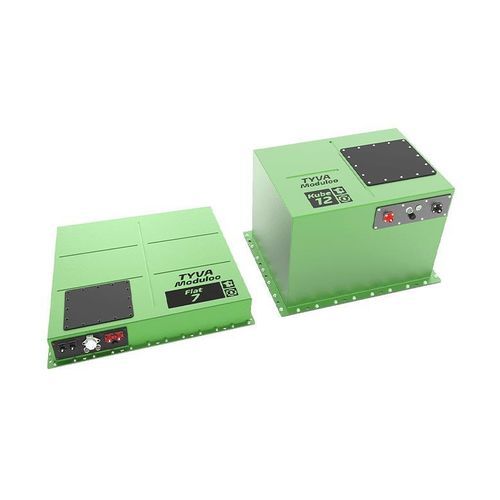

Presentazione La gamma Flat e Kube è composta da pacchi batteria agli ioni di litio ad alta densità energetica in formati distintivi. Progettate per applicazioni ad alta potenza (veicoli elettrici, veicoli agricoli, accumulo di energia, ecc.), sono le batterie al litio di maggiori dimensioni prodotte da TYVA Energie. Le unità presentano involucri in alluminio sigillati e robusti e offrono due livelli di potenza simili; la principale differenza è il formato: il modello Flat è a basso profilo e allungato, il modello Kube è più cubico e alto. Entrambe le gamme integrano la tecnologia Moduloo Ax per modularità e alte prestazioni.

Applicazioni

• Accumulo di energia
• Off-road / retrofit veicoli / veicoli urbani (LEZ)
• Militare / Difesa
• Marina / Nautica
• Mobilità elettrica (autobus, veicoli elettrici)
• Robotica, AGV

Caratteristiche generali

• Involucri in alluminio sigillati (IP65 standard; IP67 su alcune varianti)
• Pannello di accesso rimovibile per l'accesso a BMS e PDU
• Versioni ultra-piatte (es.: spessore 100 mm per i Flat)
• Tecnologia Moduloo Ax: modularità e prestazioni (tensione e capacità configurabili)
• Sistemi integrati: BMS TYVA Energie e PDU opzionale (switch box)
• Possibilità di collegamento in serie e/o parallelo (secondo modello)
• Connettori sigillati IP67 disponibili; pannello frontale rimovibile per facilitare la sostituzione dei connettori
• Temperatura di scarica: −20 °C a +60 °C
• Temperatura di carica: 0 °C a +45 °C
• Involucri progettati per resistere fino a 3000 V (a seconda delle finiture)
• Peso: circa 40 kg a 65 kg a seconda del modello e della configurazione

Certificazioni L'intera gamma Flat & Kube è certificata UN 38.3 per il trasporto. Altre certificazioni in corso: RoHS, R10 Rev.6, R100 Rev.3.

Tabelle prodotto - Versione « Energy » (estratti) Flat 7 - Versione Energy
Tensione | Capacità | Energia | Configurazione | Chimica | Dimensioni | Peso
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Versione Energy
Tensione | Capacità | Energia | Configurazione | Chimica | Dimensioni | Peso
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - Versione Energy
Tensione | Capacità | Energia | Configurazione | Chimica | Dimensioni | Peso
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - Versione Energy
Tensione | Capacità | Energia | Configurazione | Chimica | Dimensioni | Peso
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Versione « Power » (estratti) Flat 7 - Versione Power (esempi)
Tensione | Capacità | Energia | Configurazione | Chimica | Dimensioni | Peso
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Versione Power (esempi)
Tensione | Capacità | Energia | Configurazione | Chimica | Dimensioni | Peso
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Note Le gamme Flat & Kube sono personalizzabili su richiesta: dimensioni dell'involucro, variazione di tensione e capacità, modifica dei connettori di potenza e segnali, aggiunta di sistemi di raffreddamento su richiesta.
