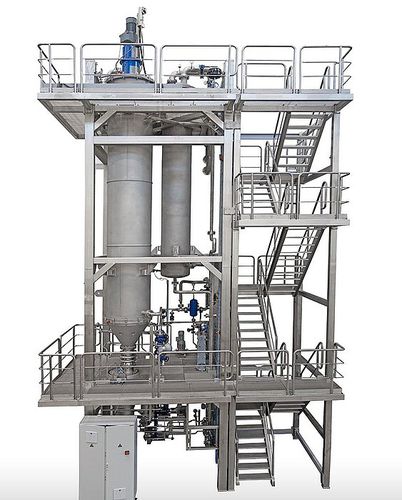

Evaporatore a film sottile

termicoa film sottiledi processo

Un processo per mezzi esigenti L'evaporatore a film sottile e a film raschiato è un apparecchio ad alte prestazioni per la distillazione di miscele liquide. Per ridurre i punti di ebollizione dei prodotti da evaporare, la pressione di lavoro negli evaporatori UIC a film sottile e a film raschiato può essere abbassata a circa 1 mbar. La bassa temperatura di evaporazione e il breve tempo di permanenza in condizioni di ebollizione riducono al minimo lo stress termico sui prodotti e rendono gli evaporatori UIC a film sottile e a film raschiato una soluzione di distillazione delicata per compiti di separazione complessi. Modalità di funzionamento L'evaporatore è costituito da un cilindro riscaldato in cui viene immessa la miscela da distillare. La miscela fluisce gravimetricamente lungo la parete interna dell'evaporatore come un film di prodotto in direzione dello scarico. Un sistema di tergicristalli appositamente sviluppato all'interno assicura che il film di prodotto liquido sia sottile, turbolento e distribuito in modo uniforme. Ciò garantisce un buon trasferimento di calore e di massa, in modo che le sostanze leggermente bollenti evaporino rapidamente dalla superficie del film. Grazie al tempo di permanenza molto breve nell'apparecchiatura, il carico termico sulle sostanze è minimo. I componenti ormai vaporosi, i vapori, vengono quindi depositati all'esterno dell'evaporatore, su un cosiddetto condensatore esterno. Limiti di capacità - Capacità: 0,1 kg/h fino a diverse t/h - Pressione minima di esercizio: fino a 1 mbar - Viscosità massima alla temperatura di esercizio: 75.000 mPas - Tempo di permanenza del prodotto: meno di 1 minuto in condizioni di ebollizione Caratteristiche costruttive - Superficie di scambio termico: 0.da 05 m² a 103m² - Apparecchiature e impianti disponibili anche in scala laboratorio e pilota
