Trasmettitore di gas di biossido di carbonio Kwiksense

di monossido di carboniodi ossido di zolfo SO2di ossigeno

Panoramica prodotto

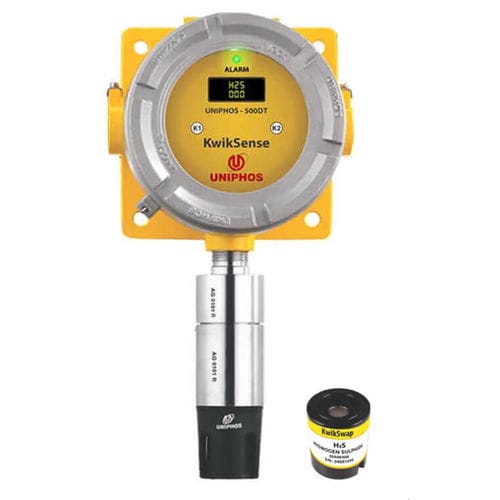

Il Uniphos KwikSense Smart Digital Gas Transmitter è un trasmettitore di gas digitale universale per installazione in campo, progettato per il rilevamento e il monitoraggio continuo di un'ampia gamma di gas tossici e infiammabili nei processi industriali. Supporta i sensori Uniphos Smart Gas con moduli sensore pre-calibrati e intercambiabili e consente la calibrazione trasportabile per una rapida sostituzione dei sensori. La calibrazione non intrusiva e la configurazione vengono eseguite mediante bacchetta magnetica per ridurre al minimo i tempi di fermo. Il trasmettitore fornisce uscita analogica 4-20 mA conforme agli standard industriali e comunicazione digitale RS-485 MODBUS-RTU; il protocollo HART è disponibile come opzione. L'unità possiede certificazioni internazionali quali ATEX, IECEx, MED e SIL2.

Applicazioni

• Impianti petroliferi, gas e petrolchimici
• Impianti chimici e farmaceutici
• Rilevamento gas marino e a bordo
• Produzione di fertilizzanti
• Impianti nucleari e centrali
• Impianti siderurgici

Caratteristiche

• Trasmettitore da campo universale compatibile con più tecnologie di sensore
• Uscita standard 4-20 mA con comunicazione RS-485 MODBUS-RTU
• Sensori Smart pre-calibrati e intercambiabili (EC, Pellistor, NDIR, PID, Solid State)
• Calibrazione trasportabile per rapide sostituzioni
• Calibrazione e configurazione non intrusive tramite bacchetta magnetica
• Tre contatti relè privi di potenziale configurabili
• Classe di temperatura T4 (-40°C a +85°C)
• Display OLED luminoso per letture locali
• Certificazioni: ATEX, IECEx, SIL2, InMetro, MED

Elenco gas (colonne estratte: Nome gas | Codice | Codice ordine | Range | Risoluzione | Tecnologia sensore)
Nome gas | Codice | Codice ordine | Range | Risoluzione | Tecnologia sensore
Acetilene | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Ammoniaca | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammoniaca | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Bromo* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanolo | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Anidride carbonica | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Anidride carbonica | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Disolfuro di carbonio | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Monossido di carbonio | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Cloro | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Cloro | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldeide | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Metano) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Metano) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Idrogeno (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Idrogeno (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Idrogeno (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Idrocarburi | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Cloruro di idrogeno* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Cianuro di idrogeno | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Fluoruro di idrogeno* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Solforuro di idrogeno | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Solforuro di idrogeno | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
GPL | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Metano | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Metano | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptano* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Metanolo** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Biossido di azoto | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Ossigeno | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozono* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Fosgene* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Fosfina | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propano | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propano | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Diossido di zolfo | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Cloruro di vinile (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benzene) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

Legenda
EC: Elettrochimico • Pellistor: Pellistor • NDIR: Infrarosso non dispersivo • PID: Rilevamento Photo Ionization

Specifiche tecniche

• Tecnologia sensore: EC / PEL / NDIR / PID / SS
• Tensione di esercizio: 18 V a 30 VDC
• Tipologia sistema: Strumento basato su µController (calibrazione non intrusiva)
• Display: OLED 8 x 2
• Tipo di campionamento: Diffusione
• Sensore: Sensore Smart sostituibile (pre-calibrato)
• LED: LED tricromatico
• Allarmi: Due allarmi configurabili dall'utente
• Uscita: RS-485 MODBUS / corrente 4-20 mA
• Relè: 3 contatti privi di potenziale (configurabili)
• Resistenza di carico: 600 Ω (max)
• Consumo: < 3 W
• Involucro: A prova di fiamma – lega di alluminio fusa / SS-316
• Protezione ingresso: IP66
• Dimensioni: Diametro approx. 150 mm; Altezza 110 mm
• Configurazione cavi: 3/4 fili
• Interfaccia: Calibrazione & configurazione tramite bacchetta magnetica non intrusiva
• Classe temperatura: T4 (-40°C a +85°C)
• Temperatura operativa: -40°C a 65°C
• Pressione operativa: Ambient + 10%
• Umidità operativa: 0-95% RH (senza condensazione)
• Ingressi cavo: 1/2” NPT (2 ingressi)
• Certificazioni: ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• Peso: Alluminio fuso: ≈ 2.5 kg; SS 316: ≈ 5.2 kg
