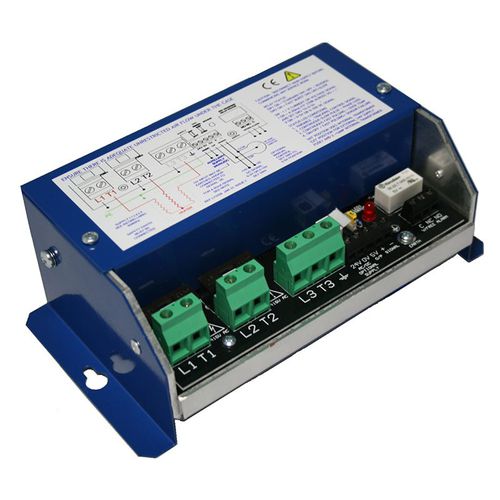

Controllore di potenza a tiristore PR3 series

a transitori rapiditrifase

Questa gamma PR3 di stack di tiristori fornisce un controllo completo e senza soluzione di continuità dei carichi resistivi trifase, utilizzando la tecnica di controllo dei due terzi. Il controllo del segnale avviene tramite un segnale CC o un controllo manuale tramite un potenziometro da 5kΩ. Questo stack di controllo dello scoppio utilizza la tecnologia di commutazione a impulsi rapidi a zero volt, per ridurre al minimo lo sfarfallio ed eliminare i problemi RFI, incorpora anche un'attivazione automatica della temperatura di ripristino automatico, fusibili a semiconduttore integrati e dissipatore di calore. Questo modello, che è naturalmente raffreddato ad aria e ha un facile accesso ai terminali di segnale e di potenza per una semplice installazione. DOMANDE DI PARTECIPAZIONE Adatto per carichi resistivi configurati a 3 fili, a stella galleggiante trifase o a triangolo chiuso. Questo include il mercato del riscaldamento, della ventilazione e del condizionamento dell'aria (HVAC) per applicazioni a cortina d'aria, ma anche per forni, forni, essiccatori e piastre calde. FUNZIONI Funzioni relè di allarme (morsetto a 3 vie - V/allarme libero "NO_NC_C_C") Il circuito di allarme ha contatti a relè liberi da tensione e sono classificati fino a 2A a 125V CA (RMS) di carico. L'alimentazione interna al relè è ottenuta dal trasformatore tramite due fusibili da 20mm 1A. Questi sono collegati alle fasi L1 e L2 e quindi il relè e il LED possono attivarsi solo in presenza di una condizione di sovratemperatura, di un guasto del sensore o di una perdita di fase L3. Protezione da sovratemperatura Quando il sensore rileva una temperatura del dissipatore superiore a 90ºC, il relè di allarme cambia stato e il LED pulsa rapidamente. L'alimentazione al carico sarà scollegata e non ritornerà fino a quando la temperatura scende a 85ºC. Perdita del sensore di temperatura Lo stato del LED cambia in ON/OFF (impulsi rapidi) se il sensore si guasta
