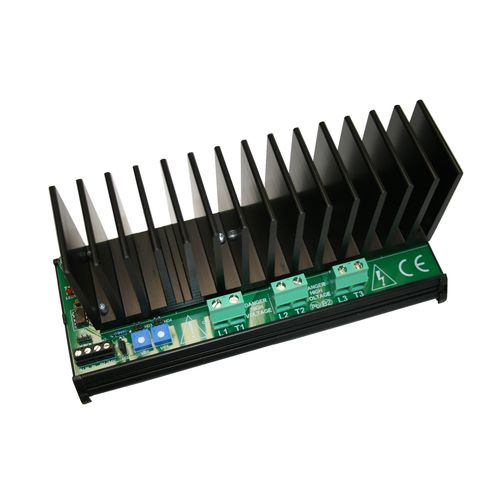

Controllore di potenza a tiristore PR3-DIN series

a transitori rapiditrifasesu guida DIN

La gamma PR3-DIN di pile a tiristori fornisce un controllo completo e senza soluzione di continuità dei carichi di riscaldamento elettrico trifase da un controllore BMS o simile. Questi controllori di scoppio utilizzano la tecnologia di commutazione a zero volt, per ridurre al minimo i problemi di RFI. Un modello da 12kW o 18kW è disponibile per un'alimentazione di tensione CA tipica di 415V utilizzando la tecnica di controllo a due terzi. Entrambi i modelli hanno le stesse caratteristiche che includono: - possibilità di montaggio su guida DIN; controllo del segnale di tensione CC; intervento della temperatura con reset automatico, uscita di allarme e indicazione LED 'OUTPUT-ON'; facile accesso ai terminali interni di segnale e di potenza; nessun dissipatore di calore aggiuntivo è richiesto per ogni potenza nominale. DOMANDE DI PARTECIPAZIONE Le applicazioni adatte sono le bobine di riscaldamento elettrico, i cavi di riscaldamento e i forni elettrici. FUNZIONI Ridimensionamento del tempo di ciclo e del segnale Il tempo di ciclo è preimpostato. Un segnale di ingresso da 0 a 10V DC di 5V equivale a un carico al 50% ON e allo stesso modo con un carico di 2.5V il carico sarà del 25% ON. Un segnale di ingresso 10v sarà quindi uguale al 100%, cioè completamente ON. ATTENZIONE: La regolazione del tempo di ciclo e la ridimensionamento del segnale è possibile utilizzando HD3, HD4, VR1 e VR2, ma normalmente non è necessaria. Impostazioni errate di questi controlli possono causare condizioni di sovraccarico, guasti e danni permanenti alla serie PR3-DIN. NON TENTARE DI REGOLARE QUESTI CONTROLLI SENZA FARE RIFERIMENTO AL FORNITORE/PRODUTTORE. Azionamento manuale Le serie PR3-DIN sono fornite preimpostate nella posizione auto 'A'. E' possibile sovrascrivere manualmente il segnale di ingresso posizionando il ponticello HD2 nella posizione 'M'.
