Prisma di Dove

di precisioneseparatore di fascioad angolo retto

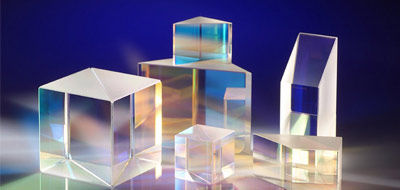

Esistono molti tipi di prisma, ognuno dei quali ha una geometria particolare per ottenere le riflessioni necessarie a svolgere una specifica attività di imaging. I prismi riflettenti possono invertire, ruotare, deviare o spostare un raggio. I prismi disperdenti producono una separazione spettrale per applicazioni spettroscopiche o per sintonizzare l'uscita di un laser. UPT fornisce molti tipi di prismi di alta precisione, tra cui il Penta Prisma, il Penta Prisma Beamsplitter, il Prisma ad angolo retto e il Cubo d'angolo. I nostri micro Penta Prisma e Prisma ad angolo retto sono ampiamente utilizzati nelle comunicazioni ottiche, come gli interruttori ottici. Su richiesta sono disponibili anche altri tipi di prismi, come il prisma a colomba e il prisma a tetto. Il prisma di Penta può deviare un fascio di luce incidente senza invertirlo o invertirlo a 90°. L'angolo di deviazione di 90° è indipendente da qualsiasi rotazione del prisma su un asse parallelo alla linea di intersezione delle due facce riflettenti. È comunemente utilizzato nelle livelle a piombo, nei rilievi, nell'allineamento, nel rilevamento della distanza e negli strumenti ottici. Le superfici riflettenti di questo prisma devono essere rivestite con un rivestimento metallico o dielettrico. Le superfici riflettenti dei Penta Prism standard sono rivestite di alluminio o alluminio potenziato. Aggiungendo un cuneo e con un rivestimento riflettente parziale sulla prima superficie riflettente, il Penta Prisma può essere utilizzato come Beamsplitter. Forniamo Penta Prisma Beamsplitter con un rapporto trasmissione/riflessione (T/R) standard di 10/90, 50/50. Altri rapporti T/R sono disponibili su richiesta.
