Distributori
ESSENTIAL serie EL 18 mm (G1/8) 22 mm (G1/4)
PORTATA ELEVATA
800 Nl/min (G1/8) 1700 Nl/min (G1/4)
INGOMBRO RIDOTTO
18 mm (G1/8) 22 mm (G1/4)
SOLUZIONE COMPLETA
5/2 Monostabile/Bistabile
5/3 Centri chiusi/Centri aperti/Centri in pressione
3/2 NC+3/2 NC
3/2 NC+3/2 NO
3/2 NO+3/2 NO
ROBUSTA
Valvola corpo metallico

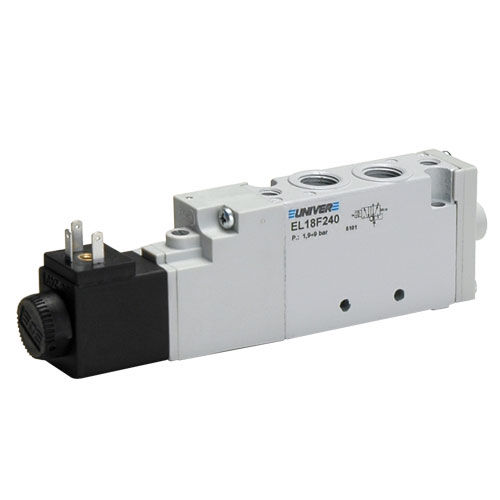

EL18F
Distributori ESSENTIAL 18 mm - G1 /8
CARATTERISTICHE TECNICHE
Temperatura ambiente -5 50 °C
Temperatura fluido Max 50 °C
Fluido aria filtrata 10 pm, con o senza lubrificazione
Sistema di commutazionespola
Vie/Posizioni5/2 - 5/3 - 3/2+3/2
Pressione Max8 bar (comando elettrico)
10 bar (comando pneumatico)
Comandoelettro - pneumatico indiretto, pneumatico
Ritornomolla meccanica, molla pneumomeccanica,
pneumatico amplificato, elettrico amplificato
Connessioni G1/8
Portata nominale (Nl/min) 800(5/2) 720(5/3) 720(3/2+3/2)
CARATTERISTICHE COSTRUTTIVE
Corpo valvola zama
Guarnizioni gomma nitrilica
Operatori alluminio
Sottobase tecnopolimero/alluminio
Spola alluminio
CARATTERISTICHE ELETTRICHE
ElettropilotaU 06
Bobinaserie DL 15 mm
Tensione12 V DC - 24 VDC -24 V AC -110V AC - 230 V AC
Assorbimento2,5 W 5 VA
Grado di protezioneIP65
Comando manualeimpulso 1/2 posizioni
