Cilindro guidato JLE series
pneumaticocon astaa pistoni multipli

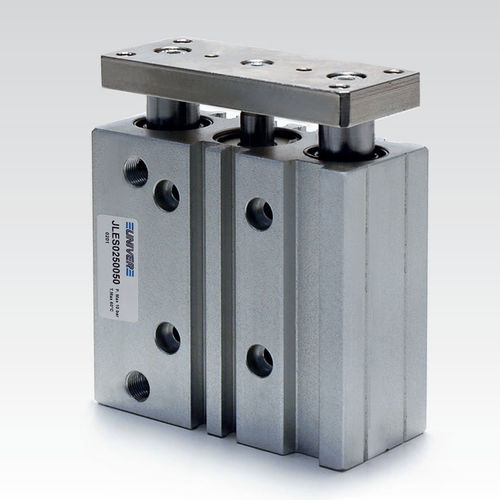

Cilindro guidato - JLE series - UNIVER Group - pneumatico / con asta / a pistoni multipli
Cilindro guidato - JLE series - UNIVER Group - pneumatico / con asta / a pistoni multipli
Cilindro guidato - JLE series - UNIVER Group - pneumatico / con asta / a pistoni multipli - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Tecnologia
con asta, a pistoni multipli
Materiale
in alluminio
Altre caratteristiche
compatto, standard, di precisione, guidato, con flangia
Corsa

Min.: 10 mm
(0,394 in)

Max.: 200 mm
(7,874 in)

Alesaggio

Min.: 12 mm
(0,47 in)

Max.: 63 mm
(2,48 in)

Pressione

Min.: 2 bar
(29,01 psi)

Max.: 10 bar
(145,04 psi)

Forza

Min.: 23 N

Max.: 2.494 N

Temperatura ambiente

Min.: -20 °C
(-4 °F)

Max.: 80 °C
(176 °F)

Descrizione

JLES/JLEV Cilindri compatti guidati Ø 12 ÷ 63 mm I cilindri compatti JLE sono studiati per applicazioni nelle quali viene richiesto ridotto ingombro e qualora debba essere garantita l'antirotazione. Cilindri compatti guidati I cilindri compatti guidati serie JLE sono studiati per applicazioni nelle quali viene richiesto un ridotto ingombro e qualora debba essere garantita l’antirotazione. Alesaggi: 12 - 16 - 20 - 25 - 32 - 40 - 50 - 63 Corse: fi no a 200mm Versioni: guida su bronzine (JLES) ideale per carichi laterali elevati, guida su boccole a ricircolo di sfere (JLEV) adatta per applicazioni con elevata precisione e velocità uniforme Fissaggio: 3 possibilità (fori passanti dall’alto, fori fi lettati dal basso e posteriori) Connessioni: su due lati Sensori: cave a T su 2 lati

Cataloghi

JLE
JLE
5 Pagine
