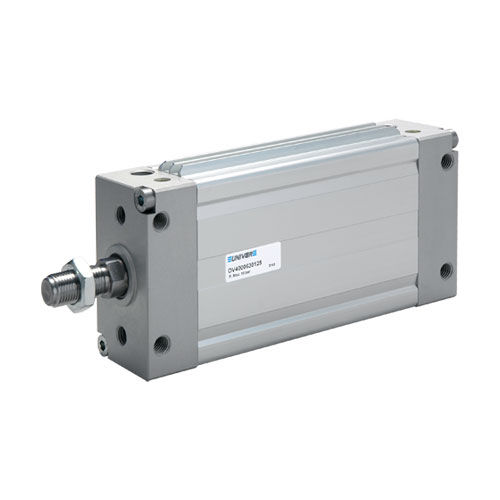

Cilindro pneumatico OV series

a doppio effettocompattopiatto

OV Cilindri ovali 18 - 80 mm Cilindro ovale di dimensioni compatte con ammortizzo pneumatico regolabile e pistone magnetico di serie. La sua forma inoltre permette il montaggio di più cilindri accoppiati con ingombri ridotti (in larghezza). Il profilo ovale consente uan riduzione deH'ingombro in laghezza rispetto ai tradizionali cilindri tondi. CARATTERISTICHE TECNICHE Temperatura ambiente-20 - 80°C Fluidoaria filtrata con o senza lubrificazione Pressione di esercizio1,5- 10 bar Alessaggi18 - 25 - 32 - 40 - 50 - 63 - 80 mm Ammortizzideceleratori pneumatici regolabili su entrambi i lati CARATTERISTICHE COSTRUTTIVE Testatealluminio anodizzato Camiciaalluminio anodizzato Pistonealluminio Pattino di guidaTurcite (18 - 25 - 32 - 63 - 80), Resina acetalica (40 - 50) Steloacciao inox (18- 25), ai si 303 rullato (18-25), acciaio cromato (32 + 80) Guarnizione pistonegomma nitrilica antiolio autolubrifkante Bussola guida stelostruttura in acciaio, strisciamento PTFE e bronzo sinterizzato Guarnizioni raschiastelopoliuretano Magnete Neodimio
