Sistema di avvolgimento VACOCOIL

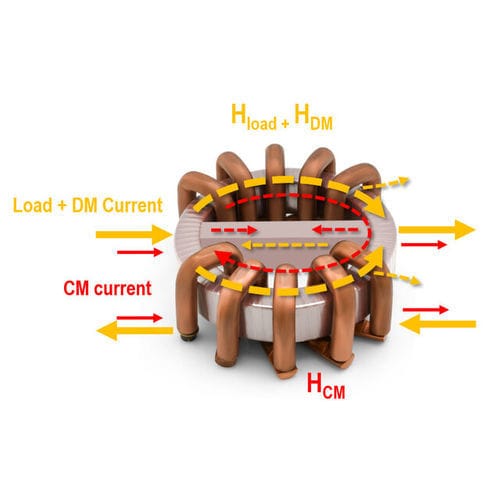

HANAU - A causa della rapida commutazione dei componenti a semiconduttore nell'elettronica di potenza, si generano correnti di interferenza indesiderate. Queste correnti di interferenza sono costituite da due componenti principali: le correnti di modo comune (CM: common mode) fluiscono in una direzione attraverso l'applicazione, mentre le correnti di modo differenziale (DM: differential mode) fluiscono nella direzione della corrente di carico. Mentre in alcuni casi l'induttanza di dispersione del CMC può essere già sufficiente, in genere è necessario utilizzare un'induttanza DM separata. Ciò aumenta il numero di componenti del filtro e quindi il volume del filtro EMC. Se è necessaria una maggiore soppressione del DM ma lo spazio è limitato, la tecnologia COMBICHOKE brevettata da VAC può essere d'aiuto. In questo caso, un nucleo a bassa permeabilità è integrato nel CMC in modo da risparmiare spazio, aumentando così l'attenuazione DM. I COMBICHOKE sono progettati come soluzione EMC personalizzata. Questo approccio COMBICHOKE può anche essere combinato con l'ottimizzazione dell'avvolgimento VACOCOIL per ottenere prestazioni superiori. Il design brevettato VACOCOIL prevede l'uso di barre di rame massiccio invece dei soliti avvolgimenti paralleli di singoli fili di rame. Questo design dell'avvolgimento VACOCOIL offre un'attenuazione significativamente migliore alle alte frequenze (f > 1 MHz) grazie alle minori capacità parassite dell'avvolgimento. Le principali applicazioni dei COMBICHOKES sono le stazioni di ricarica rapida in corrente continua, gli inverter fotovoltaici, i generatori eolici, i convertitori di frequenza e i veicoli elettrici.
