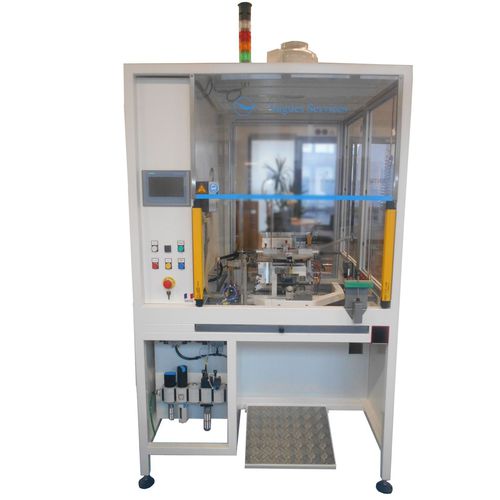

- Designazione: Carosello di brasatura selettiva
- Modello: Mini-onda con ugello multipunto
- Dimensioni massime del PCB: 250 x 250 mm
- Tempo di ciclo: Minimo 10 secondi a seconda delle opzioni
- Potenza / Tensione: 11 kW / 400V + N + T
- Peso a vuoto / Peso della lega: 900 Kg / Tra 30 e 50 Kg
Brasatura Carosello tutto pneumatico per mono-prodotto Dove poi tutto elettrico per multiprodotti comprendente:
Zona di carico/scarico con fibre ottiche per il rilevamento dei bracci e della presenza di pezzi
Zona di flussaggio
Zona di preriscaldamento (opzionale)
Zona di saldatura a mini onda
Barriere immateriali
Tavola rotante con supporti per i bracci
Gabbia per bottiglie di flussante
Contenitori per la pulizia
Armadio elettrico
Console HMI con touch screen
Etichetta di colore
Dimensioni: Lunghezza 2050 mm x larghezza 2000 mm x altezza 2340 mm (le dimensioni possono variare leggermente a seconda della configurazione della stazione).
Area di carico/scarico
Stazione composta da una fibra ottica per il rilevamento del braccio, 1 cella per il rilevamento del pezzo e relativi amplificatori. Un lettore di codice a barre può essere aggiunto (su fornitura di specifiche) per il lancio per serie o per singolo pezzo.
Per crogiolo a tazza:
Crogiolo di flussaggio con secchio controllato da un cilindro pneumatico o elettrico
Benna su misura per essere adattata ai vostri pezzi
Sensore di presenza di flusso
Sistema di sollevamento e abbassamento pneumatico o elettrico
Serbatoio intermedio per il flusso con 3 sensori di livello
Portabottiglie singolo per il flusso (o doppio se l'alcool è necessario)
Con ugello a spruzzo tipo "DropJet
Stazione di flussaggio con tavolo elettrico X / Y
2 assi lineari
1 ugello automatico Ø4 a 6 mm impatto
1 pentola a pressione in acciaio inox - 5 litri MDC in acciaio inox - 0/7
---
