Sistema di ispezione a camera GAPCHEK

automaticovisivoper la misura del gioco

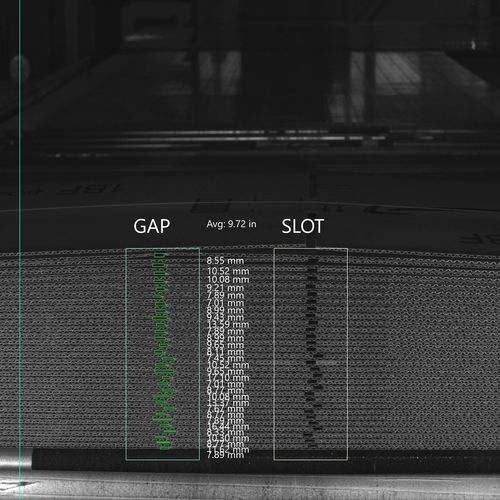

GapChek acquisisce immagini della parte anteriore e posteriore di ciascun pacco di cartone ondulato per misurare gli spazi vuoti dei giunti del produttore. Due telecamere sono montate sul nastro trasportatore dopo il contatore-espulsore della macchina piega-incolla. Entrambe le telecamere sono ad altezza fissa e montate al di sopra del lotto più alto. Durante l’impostazione dell’ordine, entrambe le telecamere sono servo-posizionate a destra o a sinistra per allinearsi con la posizione approssimativa dello spazio vuoto nel lotto. Una telecamera riprende il lato posteriore del lotto in downstream per misurare gli spazi vuoti del bordo posteriore mentre l’altra telecamera riprende il lato anteriore del lotto in upstream per misurare gli spazi vuoti del bordo anteriore. Due luci vicino a ciascuna telecamera illuminano i lotti durante l’imaging. Il sistema opzionale di espulsione dei lotti rimuove quelli con fessure difettose dalla linea di produzione. Un operatore è quindi in grado di eliminare i difetti dal lotto espulso.
