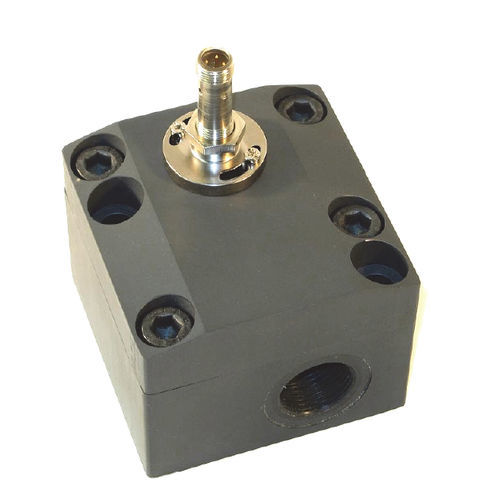

Trasmettitore di portata a ingranaggi VHZ series

per liquidocompattoad alta precisione

Ideale per fluidi viscosi (oli) Struttura leggera e compatta in un alloggiamento di alluminio Per applicazioni sensibili ai costi uscita analogica e uscita di commutazione progettato per uso industriale ● Struttura piccola e compatta semplicità di installazione semplicità d'uso uscita cavo ruotabile in continuo Caratteristiche Il misuratore di portata a ruota dentata VHZ misura la portata secondo il principio volumetrico, in cui una coppia di ruote dentate si muove in modo proporzionale alla portata. Il movimento delle ruote dentate viene misurato da un sensore attraverso la parete dell'involucro. I dispositivi sono adatti per mezzi viscosi, fluidi e autolubrificanti, nonché per fluidi acquosi come saponi, paste, emulsioni ecc. che hanno un carattere non abrasivo. Grazie al principio di funzionamento volumetrico, i dispositivi sono quasi completamente indipendenti dalla viscosità. Il trasduttore FLEX del sensore dispone di un'uscita analogica (4...20 mA o 0...10 V) e di un'uscita di commutazione, che può essere configurata come finecorsa per il monitoraggio di valori minimi o massimi, oppure come uscita di frequenza. L'uscita di commutazione è progettata come driver pushpull e può quindi essere utilizzata sia come uscita PNP che NPN. Lo stato dell'uscita di commutazione è segnalato da un LED giallo nel collegamento; il LED è visibile a 360°. Il sensore viene configurato in fabbrica o, in alternativa, può essere configurato con l'ausilio del configuratore di dispositivi ECI-1 (interfaccia USB per PC), disponibile come opzione. Un parametro selezionabile può essere modificato sul dispositivo, con l'aiuto della clip magnetica in dotazione. In questo caso, il valore misurato corrente viene salvato come valore del parametro. Esempi di questi parametri sono il valore di commutazione o il valore finale del campo di misura.
