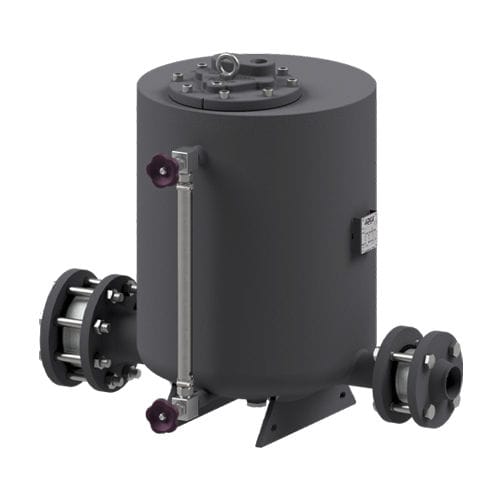

Pompa per fluidi ausiliari PPA14 series

per condensapneumaticafissa

La pompa a pressione ADCAMat PPA14 è consigliata per il trasferimento di condensa di vapore, oli e altri liquidi non pericolosi compatibili con la costruzione, a un'altezza o a una pressione superiore. In determinate condizioni, può drenare un recipiente chiuso sotto vuoto o in pressione. La pompa può essere azionata con vapore, aria compressa o altri gas ed è realizzata in acciaio al carbonio o acciaio inox. FUNZIONAMENTO Il liquido fluisce per gravità nella pompa attraverso una valvola di non ritorno in ingresso, sollevando il galleggiante. A questo punto, la valvola di aspirazione del fluido motore è chiusa mentre la valvola di sfiato è aperta. Quando il galleggiante raggiunge la posizione più alta, la valvola di aspirazione del fluido motore si apre e la valvola di sfiato si chiude, consentendo al fluido motore di entrare nel corpo della pompa. La pressione nella pompa aumenta quanto basta per superare la contropressione. Il liquido pressurizzato apre la valvola di ritegno in uscita e inizia lo scarico. Il liquido scaricato può essere quantificato attraverso uno speciale contatore, consentendo alla pompa di funzionare come un misuratore di portata affidabile. Quando il galleggiante raggiunge la posizione inferiore, la valvola di aspirazione del fluido motore si chiude e la valvola di sfiato si apre consentendo al liquido di riempire nuovamente la pompa, ripetendo il ciclo. CARATTERISTICHE PRINCIPALI Parti di usura in acciaio inox temprato. Molla in inconel ad alta resistenza. Testa di riempimento bassa per ridurre al minimo lo spazio di installazione. Nessun requisito elettrico o problemi di NPSH. Adatto ad ambienti pericolosi. Bassi costi di gestione. Indicatore di livello. Contatori di corsa Per sollevare la condensa del vapore e altri liquidi compatibili con la costruzione. CONNESSIONI: Flangiato EN 1092-1 PN 16 Flangiato ASME B16.5 Classe 150 Filettato femmina ISO 7 Rp
