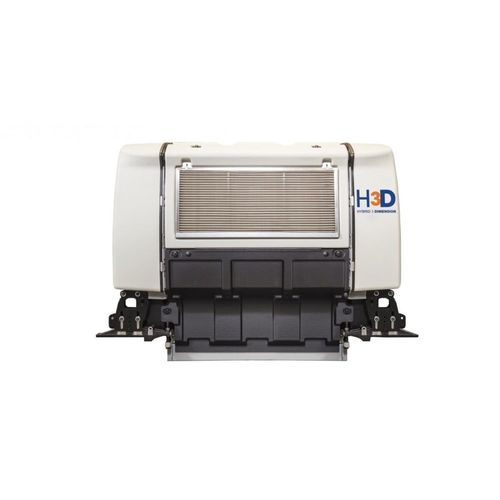

Macchina Jacquard per macchina da tessere H3D

elettronicaper macchina da tessere

Panoramica
La gamma BONAS H3D è un sistema di shedding jacquard ibrido progettato per la produzione di tessuti 3D, multistrato e tecnici. Unisce la gestione meccanica flessibile dei filati a controllo e azionamento elettronico indipendenti per supportare strutture di tessitura complesse e carichi di filo elevati.

Vantaggi

• Sistema a pulegge flessibile posizionato sotto il jacquard per un accesso facilitato e personalizzato secondo le esigenze del tessitore tecnico.
• Supporti ruota ad altezza regolabile fissati a profili orizzontali per una taratura precisa della posizione delle pulegge.
• Separazione aggiuntiva dell'ordito nei punti di incrocio e maggiore possibilità di regolazione delle altezze degli strati di filo, anche dopo il livellamento.
• Selezione affidabile garantita anche senza tensione dell'imbracatura.
• BONAS può fornire sistemi di shedding completi per l'integrazione con telai esistenti.

Caratteristiche H3D

• Capacità ganci fino a Si16-24-16128.
• Carico gancio fino a 2 kg.
• Posizioni di shedding: piena 2 e 3 posizioni fino a 330 mm; piena 4 posizioni fino a 430 mm.
• Controller indipendente per integrazione e sequenziamento flessibili.
• Azionamento con servomotore indipendente per controllo preciso del moto.
• Progettato per applicazioni di tessitura 3‑dimensionale, multistrato e tecniche.

Punti di forza

• Capacità tridimensionale
• Progettato per tessuti tecnici
• Architettura jacquard ibrida BONAS

Caratteristiche / specifiche tecniche

• Serie / nome prodotto: H3D Range (generazione jacquard ibrida BONAS)
• Capacità ganci: fino a Si16-24-16128
• Carico gancio: fino a 2 kg
• Posizioni di shedding: piena 2 e 3 posizioni fino a 330 mm; piena 4 posizioni fino a 430 mm
• Azionamento & controllo: controller indipendente e azionamento con servomotore indipendente
• Meccanica: sistema a pulegge flessibile situato sotto il jacquard con supporti ruota ad altezza regolabile fissati a profili orizzontali
• Gestione filato: separazione aggiuntiva dell'ordito ai punti di incrocio e possibile aumento della regolazione in altezza degli strati di filo (anche dopo il livellamento)
• Applicazioni: destinato ad applicazioni di tessitura 3‑dimensionale, multistrato e tecnica
