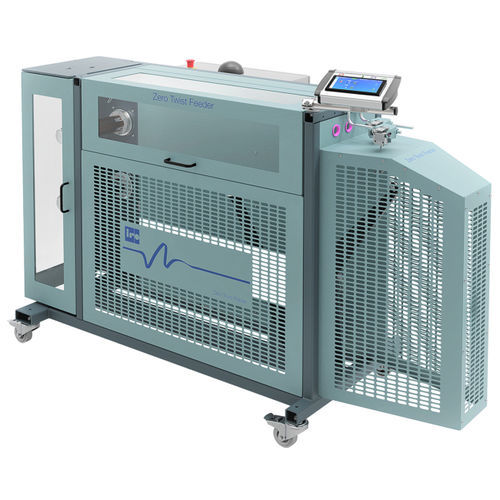

Alimentatore pneumatico IRO Zero Twist

per filatia motorea comando elettrico

Descrizione del prodotto
L'IRO Zero Twist Feeder (ZTF) alimenta telai a rapier con nastri o tow di fibra senza introdurre torsione, mantenendo la tensione costante del filo per evitare grovigli e torsioni durante l'inserimento dell'ordito.

Compatibilità e versioni
Il ZTF è progettato per telai a rapier e può essere installato su macchine nuove con comunicazione CAN o retrofit su macchine non-CAN tramite un kit di conversione dedicato. Disponibile in versione a canale singolo o in versione 2C per mix di trama.

Nuove funzionalità
Sistema pneumatico di cambio rocchetti facile da maneggiare
Interfaccia HMI user-friendly

Come funziona
Il rocchetto è azionato da un motore che consente la fornitura del nastro senza torsione a velocità corrispondenti alla macchina. Un braccio buffer sincronizzato con il movimento del rapier svolge il filo a velocità continua e fornisce la lunghezza precisa necessaria per ogni inserimento di trama. Un braccio sensore di tensione garantisce la tensione costante del filo per tutto il ciclo di inserimento.

Vantaggi

• Fornitura del nastro senza alcuna torsione
• Adatto a fibre di carbonio, fibre di vetro, aramide e nastri plastici
• Cambio rocchetti rapido e semplice
• Compatibile con telai a rapier mono e doppio
• NEW Sistema pneumatico di cambio rocchetti per una gestione rapida
• NEW HMI intuitiva per semplificare la configurazione e il monitoraggio

Dati tecnici (tabella)

• Velocità: fino a 850 m/min
• Trasmissione: fino a 250 rpm a 3,4 m (canale singolo)
• Larghezza macchina: fino a 3,40 m
• Larghezza nastro: da 0,5 mm a 12 mm
• Monofilamento: fino a 1,5 mm
• Fibra di carbonio: 1,5k – 24k
• Altre fibre: fibra di vetro, fibre sintetiche
• Nastro su rocchetto: 0,5 mm – 12 mm
• Diametro max rocchetto: 250 mm
• Diametro interno rocchetto: 76 mm
• Lunghezza max rocchetto: 310 mm
• Peso max rocchetto: 7 kg
• Sistema rapier: mono e doppia faccia
• Versioni: canale singolo / 2C mix trama

Specifiche tecniche

• Capacità di velocità: fino a 850 m/min
• Capacità di trasmissione: fino a 250 rpm a 3,4 m (canale singolo)
• Larghezza macchina max: 3,40 m
• Tipi di filo gestiti: nastro 0,5–12 mm, monofilamento fino a 1,5 mm, fibra di carbonio 1.5k–24k, fibra di vetro e fibre sintetiche
• Rocchetto: larghezza nastro 0,5–12 mm; Ø max 250 mm; Ø interno 76 mm; lunghezza max 310 mm; peso max 7 kg
• Compatibilità rapier: sistemi mono e doppia faccia
• Versioni disponibili: canale singolo o 2C mix trama
• Principali caratteristiche: cambio rocchetti pneumatico; interfaccia HMI user-friendly
