Sensore di prossimità fotoelettrico 4022

rettangolarecon uscite a relèAC

Panoramica
Il SENSORE PER AGHI 4022 monitora senza contatto gli aghi su macchine circolari per maglieria singole, doppie, jacquard e interlock. Al riconoscimento di un ago difettoso, il sistema arresta immediatamente la macchina e segnala la posizione esatta dell'ago rotto o piegato. Le configurazioni tipiche includono un'unità di controllo e una o due teste ottiche a seconda del tipo di macchina.

Funzioni principali

• Arresto immediato della macchina quando viene riconosciuto un ago difettoso
• Rilevamento di rottura e piegatura per aghi cilindro e piano
• Terminale portatile 8024 disponibile come ausilio di regolazione

Caratteristiche principali

• Intervallo di rilevamento sequenza aghi: 15/s - 5000/s
• Sostituzione semplice dell'ottica
• Display a 4 cifre per identificazione rapida dell'ago difettoso
• Indicazione di stato LED codificata a colori per ogni testa ottica
• Adatto per macchine circolari ad alta velocità
• Illuminazione rossa di sicurezza
• Supporto calibro fino a E50

Funzionamento
La testa ottica proietta un sottile spot luminoso sugli aghi in transito; gli impulsi di luce riflessa vengono trasmessi all'unità di controllo tramite cavo in fibra ottica. L'unità di controllo si adatta automaticamente alla sequenza degli aghi in base alla velocità della macchina e al calibro. Se un impulso manca o è fuori posizione a causa di un ago difettoso, l'unità provoca l'arresto della macchina e un contatore di aghi indica quante posizioni devono passare prima di raggiungere l'ago difettoso. Gli aghi mancanti (es. linee di taglio o zone di pattern) possono essere mascherati. Per evitare arresti indesiderati, il numero di giri prima dell'arresto è regolabile.

Tour prodotto / Punti visivi

• Display a 4 cifre per identificazione rapida dell'ago difettoso
• Unità di controllo con LED di stato codificati per colore per ogni testa ottica

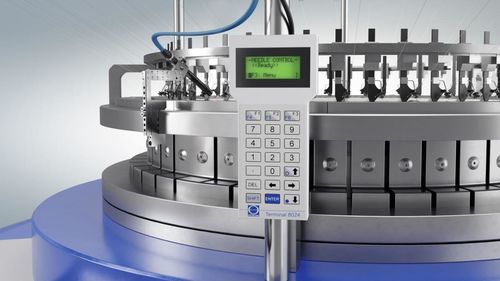

• Terminale portatile 8024 per impostazioni e diagnostica
• Sostituzione ottica facile e sicura
• Compatibilità con macchine circolari ad alta velocità

Specifiche tecniche

• Portata del sensore: 15 mm ±1 mm
• Sequenza aghi: 15/s - 5000/s
• Calibro: Fino a E50
• Tensione di alimentazione: 11 V - 28 V AC/DC
• Consumo medio: 5 VA
• Uscita: Uscita relè commutabile (max. 60 V)
• Configurazione tipica: 1 unità di controllo e 1 o 2 teste ottiche a seconda del tipo di macchina
• Terminale portatile: 8024 (ausilio di regolazione)
