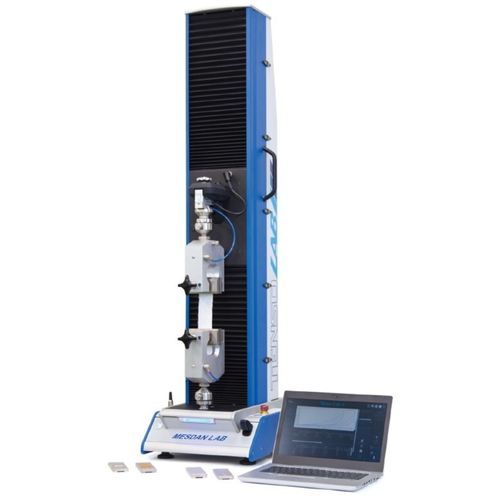

Tester di prestazione TENSO-LAB 4 | 2512E-F

di sicurezzadi carico in trazionedi cella di carico

Panoramica del prodotto
Il Tenso-Lab 4 è l'ultima generazione del noto provatore di trazione semi-automatico Tenso-Lab. Progettato con mini-PC industriale integrato. Diversi accessori (celle di carico, staffe e utensili) sono disponibili per configurare la macchina in base a ciascun requisito di prova. Configurazioni tipiche disponibili: fibra singola o fascio, filo singolo, LEA/rocche, tessuti (trazione, lacerazione, scorrimento della cucitura, perforazione, ecc.), pelle, accessori per abbigliamento, funi, non tessuti e geotessili.

Nuovo modello contraddistinto da

• nuovo hardware
• nuovi componenti
• software moderno e aperto

Caratteristiche principali

• Costruito secondo il principio di prova CRE (Constant Rate of Extension).
• Vite a sfere a trasmissione diretta senza cinghia.
• Pre-tensionamento automatico e riconoscimento automatico di celle di carico e staffe.
• Cellule di carico di alta qualità prodotte da HBM (Germany), classe di precisione: ± 0,02%.
• Possibilità di eseguire prove a velocità estremamente bassa.
• Alta risoluzione dei dati acquisiti.
• Alta velocità di ritorno (1800 mm/min).
• Sostituzione rapida della cella di carico (solo 10 s rispetto ai 2 min dei modelli precedenti).
• Sistema di allarme avanzato per prevenire incidenti; sistema di movimento morsetti di sicurezza.
• Mini-PC industriale integrato. Versione senza PC disponibile (Codice 2512F).
• Approvato ufficialmente da Marks & Spencer.
• Certificato di taratura ISO 17025 (Accredia - ILAC) disponibile su richiesta.

Alcune delle staffe e accessori disponibili

• Morsetti per fascio di fibre 0" e 1/8" (metodo Pressley) — Codice 331A.2 (morsetti) + Codice 331A.8 (supporti morsetti)
• Morsetti pneumatici per fibra singola — Codice 2512E.725
• Morsetti pneumatici per fili, completi di ganasce metalliche e in gomma — Codice 2512E.700
• Morsetti pneumatici ("Bollard") per fili ad alta tenacità — Codice 2512E.760
• Morsetti pneumatici per tessuti medio-leggeri, fino a ≈60 Kg di capacità, larghezza 100 mm — Codice 2512E.705
• Morsetti meccanici PBF per film, larghezza 25 mm — Codice 2512A.997
• Utensile per lacerazione a unghia, parte inferiore (UNI 7275) — Codice 2512A.856
• Morsetti ad anello meccanici per valutazione di allungamento e recupero, secondo ASTM D4964 — Codice 2510.932
• Ganasce intercambiabili: gomma/zigrinate, Grab, Contact Line, ecc.
• Kit per prova cerniere (ASTM D2061) — Codice 2510.157
• Morsa superiore a becco lungo per ganci dei pantaloni e altri accessori (per bottoni) — Codice 2510.152
• Elemento per kit cerniere conforme a ASTM D2061 — Codice 194E.28
• Grip universale superiore (Codice 2510.151) & morsetto tessuto inferiore (Codice 2510.150) per bottoni, ecc.
• Kit per pulsanti: superiore Codice 2510.155 & inferiore Codice 2510.154; morsetto tessuto inferiore Codice 2510.150
• Morsetto superiore Stud (Codice 2510.153) & morsetto tessuto inferiore (Codice 2510.150) per testare le parti maschili delle pressine per neonati, ecc.

Dati tecnici
Capacità cella | Precisione cella | Risoluzione | Codice
10 N | 0,2 cN | 0.0001 cN | 2512E.579
20 N | 0,4 cN | 0.0002 cN | 2512E.580
100 N | 2 cN | 0.001 cN | 2512E.581
500 N | 10 cN | 0.005 cN | 2512E.583
1000 N | 20 cN | 0.01 cN | 2512E.584
5000 N | 100 cN | 0.05 cN | 2512E.585

Specifiche tecniche

• Principio di prova: CRE (Constant Rate of Extension).
• Azionamento: vite a sfere a trasmissione diretta senza cinghia.
• Funzioni automatiche: pre-tensionamento, riconoscimento celle e morsetti.
• Celle di carico: HBM (Germany), classe di precisione ± 0,02%.
• Velocità di prova: possibilità di eseguire prove a velocità estremamente bassa; alta velocità di ritorno fino a 1800 mm/min.
• Acquisizione dati: elevata risoluzione dei dati acquisiti.
• Sostituzione della cella di carico: sostituzione rapida (≈10 secondi).
• Sicurezza: sistema di allarme avanzato e sistema di movimento morsetti protetto.
• Controllo: mini-PC industriale integrato (Codice 2512E); versione senza PC disponibile (Codice 2512F).
• Prove/configurazioni disponibili: fibre singole, fasci di fibre, fili, LEA/rocche, tessuti (trazione, lacerazione, scorrimento cucitura, perforazione), pelle, accessori per abbigliamento, funi, non tessuti, geotessili.
• Accessori: molteplici tipi di morsetti, ganasce e kit di prova per configurare la macchina secondo norme e requisiti specifici.
• Omaggi e taratura: approvato ufficialmente da Marks & Spencer; certificato di taratura ISO 17025 disponibile su richiesta.
