Videomicroscopio ottico 250D

per ispezioneda laboratorioper controllo di qualità

Panoramica del prodotto
Analizzatore video computerizzato per ispezione microscopica e analisi quantitativa di fibre, filati, tessuti, maglie, non-woven e parti meccaniche correlate. Progettato per controllo qualità di laboratorio, verifica dei materiali in ingresso e R&S nei test tessili e dei materiali.

Equipamento adatto a:

• effettuare analisi rapide della finezza delle singole fibre;
• identificare i tipi di fibra nelle miscele e determinare le percentuali di composizione;
• verificare le caratteristiche dei materiali acquistati, analizzare la struttura del filato e rilevare difetti;
• misurare il titolo dei filati (dtex/den) e il conteggio dei filamenti a sezione circolare;
• valutare la distribuzione dei filamenti elastici (Lycra) nei filati e la compattezza dei non-woven;
• misurare superfici e perimetri delle sezioni;
• ispezionare parti meccaniche come punte di aghi e filiere; convertire le misure di densità trama/ordito in cm o pollice;
• elaborare, memorizzare e stampare le misure, fornendo valori min/medio/max, CV% e grafici di distribuzione.

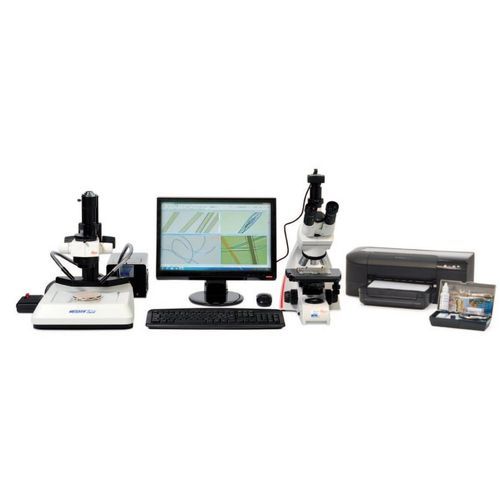

Il sistema è composto da

• Microscopio biologico LEICA: ingrandimento a schermo da 195X a 2830X con movimento del vetrino micrometrico e illuminazione polarizzante per analisi di fibre e filati.
• Microscopio stereo LEICA: ingrandimento a schermo da 16X a 189X con base illuminata per ispezione di tessuti, filati e parti meccaniche.
• Illuminatore ad anello LED per illuminazione uniforme.
• PC completo con monitor LCD e stampante qualità fotografica.
• Fotocamera digitale professionale a colori, sensore 1/2.3", 25,0 Mpixel, USB 3.0 per acquisizione immagini.
• Software per acquisizione immagini, estrazione misure, annotazioni su immagini in diretta e archiviate, e analisi statistiche.
• Kit Microscopio Fibre (Codice 250.325) per preparazione dei campioni e analisi microscopica.

Norme di riferimento
ISO 137, UNI EN 12751, UNI 5423, UNI ISO 1130, ASTM D629, ASTM D2130, ASTM D276, AATCC 20, IWTO 8, TWC TM24, NIKE (sezione H, requisiti di prova sul contenuto di fibre).

Caratteristiche tecniche

• Gamma di ingrandimento del microscopio biologico a schermo: 195X a 2830X.
• Ingrandimento del microscopio stereo a schermo: 16X a 189X; base illuminata per tessuti e parti meccaniche.
• Fotocamera digitale: sensore 1/2.3", 25,0 Mpixel, interfaccia USB 3.0.
• Capacità di misurazione: finezza delle singole fibre; identificazione delle fibre nelle miscele; analisi percentuale della composizione; titolo dei filati (dtex/den); misurazione di superficie e perimetro delle sezioni; analisi della compattezza dei non-woven; rilevamento dei difetti.
• Ispezione meccanica: punte di aghi, filiere, travellers, ecc.
• Analisi dei tessuti: densità ordito/trama convertibile in cm o pollice.
• Software: misurazione su immagine live, annotazione, archiviazione, valori min/medio/max, CV% e grafici di distribuzione, report statistici.
• Illuminazione: anello LED incluso.
• Consegnato con PC, monitor LCD e stampante qualità fotografica; Kit Microscopio Fibre opzionale (Codice 250.325).
