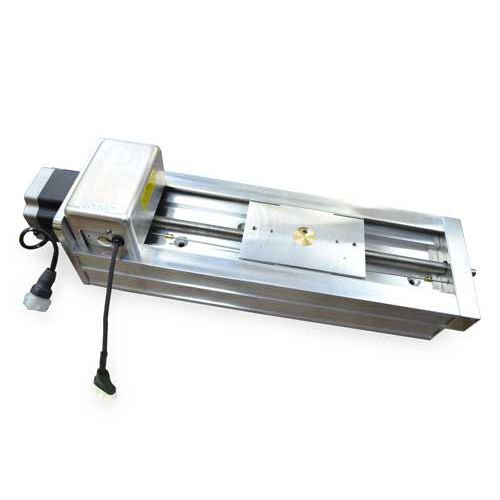

Piastra di posizionamento lineare UniSlide® MB90

con motore linearea coda di rondinealluminio

NOTA: la serie UniSlide® MB9000 non sarà più disponibile. Si prega di telefonare per conoscere la disponibilità. Considerare l'utilizzo di un Velmex BiSlide® come alternativa. Contattare l'ufficio tecnico Velmex per sostituire il BiSlide Lo stage UniSlide della serie MB90 ha una larghezza del corpo di 9 pollici e una lunghezza del cursore di 9 pollici, con un carico orizzontale di 400 libbre. L'MB90 può viaggiare fino a 36″ con il cursore/carrello da 9″. La serie MB90 UniSlide è disponibile in 7 passi di vite. La velocità di passo consigliata è di 1000 passi al secondo. L'MB90 è ideale nei casi in cui è richiesto un cavallo di battaglia per impieghi gravosi. Gli UniSlide della serie MB90 sono costituiti da una base a coda di rondine estrusa in lega di alluminio con vie a V contrapposte a 60 gradi. Un carrello in lega di alluminio che scorre nelle vie a coda di rondine della base. Le viti di guida sono vincolate e supportate da cuscinetti reggispinta in acciaio e da un fermo ad anello elastico. La ghiera di azionamento della vite di piombo è una ghiera regolabile in tensione, realizzata in Delrin, che garantisce un basso attrito e un gioco minimo. Specifiche UniSlide - Gruppi a motore Fattori quali le dimensioni del motore, le dimensioni del carico utile, la distanza di spostamento, la direzione/il piano di montaggio, ecc. influiscono sulla capacità effettiva di qualsiasi gruppo. Contattate gli ingegneri applicativi Velmex per configurare un sistema che soddisfi le vostre esigenze. Configurazioni UniSlide L'UniSlide lineare di base è uno stadio a 1 asse. Gli UniSlide possono essere combinati per ottenere più assi in un'ampia gamma di lunghezze e capacità di carico. Per immagini di vari UniSlide multiasse e di combinazioni che includono altri stadi Velmex, vedere gli esempi.
