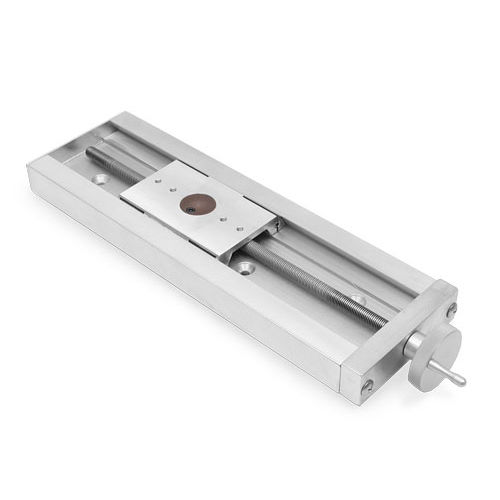

Piastra di posizionamento lineare UniSlide®A40

manualemonoassialea coda di rondine

Lo stage UniSlide della serie A40 ha una larghezza del corpo di 4 pollici, una lunghezza del carrello di 4 pollici e un carico orizzontale di 100 libbre. L'A40 può spostarsi fino a 38 pollici con il carrello da 4 pollici. L'A40 è molto versatile per una varietà di applicazioni. Gli UniSlides della serie A40 sono costituiti da una base a coda di rondine estrusa in lega di alluminio con vie a V contrapposte a 60 gradi. Un carrello in lega di alluminio che scorre nelle vie a coda di rondine della base. Le viti di guida sono vincolate e supportate da cuscinetti reggispinta in acciaio e da un fermo ad anello elastico. La ghiera di azionamento della vite di piombo è una ghiera regolabile in tensione, realizzata in Delrin, che garantisce un basso attrito e un gioco minimo. La serie A40 UniSlide è disponibile in 10 modelli/stili. Sono disponibili sette passi di vite di guida e configurazioni di avanzamento rapido.
