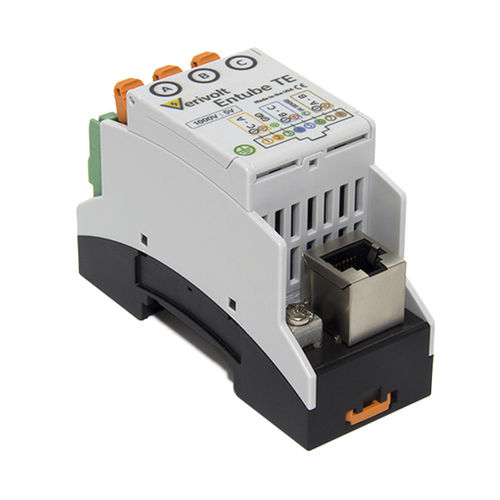

Divisore di tensione Entube TE series

trifase

Caratteristiche Range di ingresso fino a ±1500V su ogni terminale (da linea a linea e da linea a terra) Intervallo di uscita da ±0,2V a ±10V (differenziale più modo comune) DC a 50kHz spettro di frequenza di funzionamento Nessuna alimentazione elettrica necessaria 4000V sopportando la tensione di sovratensione per 5 secondi Progettato per l'interfacciamento con i sistemi di acquisizione dati in ingresso differenziale Dettagli La serie Entube-TE è progettata per misure trifase di alta qualità in un fattore di forma molto compatto senza necessità di alimentatori. Questa serie copre le gamme da ±50V a ±1500V, con larghezza di banda fino a 85kHz e precisione dello 0,2%. Il sensore Entube-TE funziona come una rete divisoria differenziale con un filtro anti-aliasing in uscita. Genera una versione ridotta di ±5V o ±10V della tensione da linea a linea e da linea a terra sui morsetti di ingresso. A seconda della configurazione software, le tensioni di uscita del sensore da fase a fase per la configurazione Delta, o da fase a terra per le configurazioni Wye. Questo segnale può quindi essere elaborato dalla maggior parte delle piattaforme di misura basate su computer. Un Entube-TE sostituisce 3 sensori e richiede un solo cavo per tutti e tre i segnali. Ciò consente di ottenere densità di canale molto elevate, offrendo al tempo stesso alte prestazioni ad un costo contenuto.
