Caratteristiche
Fino a ±1500V introduca la gamma su ogni terminale (fase/fase o fase/neutro)
±0.2V a ±10V ha prodotto la gamma (differenziale più il modo comune)
CC allo spettro di frequenza 50kHz dell'operazione
Nessun'alimentazione elettrica ha avuto bisogno di
sovratensione di resistenza 4000V per 5 secondi
Progettato per collegare mediante interfaccia all'ingresso differenziale DAQs
Dettagli

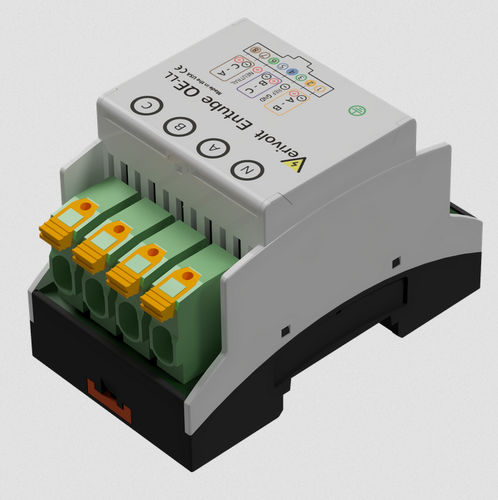

La serie di Entube-QE è progettata per le misure trifasi di alta qualità più persona neutrale in un fattore forma molto compatto senza esigenza delle alimentazioni elettriche. Questa serie copre le gamme da ±50V a ±1500V, fino a larghezza di banda 85kHz e di 0,2% accuratezze.
Il sensore di Entube-QE funziona come rete differenziale del divisore con un filtro da anti-aliasing sulla sua uscita. Genera un ±5V o ±10V ha ridotto la versione della tensione fase/fase sui suoi terminali dell'input.
Questo segnale può poi essere elaborato dalla maggior parte delle piattaforme computerizzate di misura.
Un Entube-QE sostituisce 4 sensori e soltanto richiede un cavo per tutti e quattro i segnali. Ciò tiene conto le densità molto alte del canale, mentre consegna l'alto perfor
---
