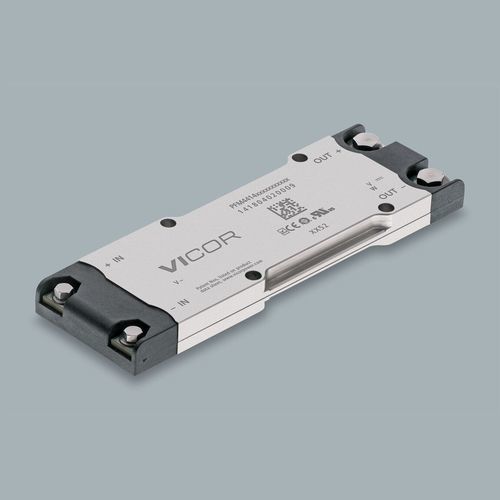

Raddrizzatore di corrente industriale PFM4414VB6M24D0CA0

per applicazioni telecom

Panoramica del prodotto
Il PFM4414VB6M24D0CA0 appartiene alla famiglia PFM™ di convertitori AC-DC isolati con PFC. Package 4414 VIA a basso profilo, disponibile in versioni per montaggio su telaio o su PCB. Fornisce 24 V in uscita fino a 400 W su un'ampia gamma di tensioni di ingresso AC.

Specifiche principali

• Tensioni di ingresso: 85 V – 264 V AC
• Tensione di uscita: 24 V
• Potenza di uscita: 400 W
• Package: 4414 VIA
• Dimensioni tipiche: 4,35 x 1,4 x 0,37 in / 110,55 x 35,54 x 9,3 mm
• Numero di parte: PFM4414VB6M24D0CA0
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 1

Caratteristiche del prodotto

• Dimensioni ridotte, profilo basso
• Autoranger robusto
• Involucro termico a doppia faccia per una migliore dissipazione
• Richiede pochi componenti esterni (raddrizzatore, fusibile, MOV, condensatori di mantenimento)
• Filtraggio integrato, protezione dai transienti e protezione contro l'inrush
• Correzione attiva del fattore di potenza (PFC) tipicamente > 0,95 nella maggior parte delle condizioni di linea/carico (dipende dal filtro)
• 400 W disponibili su tutta la gamma di tensione d'ingresso
• Opzioni di montaggio: chassis o PCB
• Progettato per soluzioni semplici wall-plug-to-POL con regolatori Vicor POL buck e buck-boost

Opzioni / elementi configurabili

• Stile di montaggio: montaggio su scheda (pin corto / pin lungo) o montaggio su chassis (chassis mount selezionato)
• Grado prodotto: C (–20 a 100 °C) o T (–40 a 100 °C)
• Interfaccia di controllo: Always On

Prezzi (MSRP)
Quantità — MSRP
1+ — $1,023.04
10+ — $812.81
25+ — $741.70
100+ — $695.67

Stock distributori (come elencato)
Aggiornato 31 dic. 2025 11:30 EST
Arrow: 0
Avnet: 0
Digi-Key: 0
Mouser: 0

Materiali di riferimento (disponibili)

• Data Sheet
• Application Note AN:039 — Thermal Management for VIA™ and ChiP™ Modules
• Approvazioni di sicurezza: cURus (UL 60950-1, CSA 60950-1), EN/UL/CSA 62368-1, Marcatura CE (LVD & RoHS), Certificato CB (IEC 62368-1)
• Disegni meccanici e modelli CAD (2D/3D)

Specifiche tecniche

• Numero di parte: PFM4414VB6M24D0CA0
• Famiglia / serie: PFM™
• Intervallo di tensione di ingresso: 85 V – 264 V AC
• Tensione di uscita: 24 V
• Potenza massima di uscita: 400 W
• Package: 4414 VIA
• Dimensioni tipiche: 4,35 x 1,4 x 0,37 in / 110,55 x 35,54 x 9,3 mm
• Opzioni di montaggio: montaggio su chassis (LUG) o su PCB (pin corto / pin lungo)
• Termico: involucro termico doppia faccia
• PFC: PFC attivo, tip. > 0,95 (dipende dal filtro)
• Componenti esterni richiesti: raddrizzatore, fusibile, MOV, condensatori di mantenimento
• Tempi di consegna: 40 settimane
• Quantità minima d'ordine: 1
• MSRP (1+): 1,023.04 USD
• Gradi prodotto disponibili: C (–20 a 100 °C); T (–40 a 100 °C)
• Interfaccia di controllo: Always On
• Approvazioni di sicurezza: cURus, EN/UL/CSA 62368-1, Marcatura CE (LVD & RoHS), Certificato CB (IEC 62368-1)
