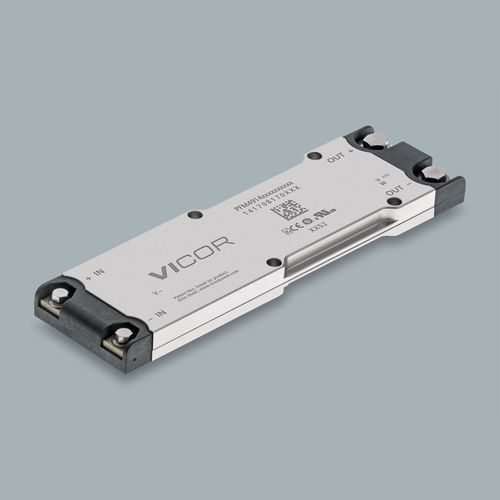

Raddrizzatore di corrente compatto PFM™

Panoramica
Il PFM4914VB6M48D0CA0 appartiene alla famiglia PFM™ di convertitori AC-DC isolati con correzione attiva del fattore di potenza (PFC). Utilizza un package a basso profilo 4914 VIA per montaggio su chassis o PCB e fornisce 400 W sull'intervallo completo di ingresso (85–264 VAC). Il PFC tipico è >0.95 a seconda di filtro e carico. Richiede pochi componenti esterni per soluzioni rapide wall-plug-to-POL in combinazione con i regolatori Vicor POL buck e buck-boost.

Specifiche chiave

• Intervallo tensione ingresso: 85 V – 264 V AC
• Tensione di uscita: 48 V
• Potenza di uscita: 400 W (intervallo ingresso completo)
• Package: 4914 VIA; dimensioni 124.77 x 35.54 x 9.3 mm
• Opzioni di montaggio: chassis o PCB (long pin / short pin / lug)
• PFC attivo: tipicamente >0.95 (dipende dal filtro)
• Autoranger robusto e involucro termico a doppia faccia
• Richiede pochi componenti esterni (raddrizzatore, fusibile, MOV, condensatori di hold-up)
• Gradi prodotto: C (–20 a 100°C) o T (–40 a 100°C)
• Interfaccia di controllo: Always On (opzione)

Caratteristiche del prodotto

• Package 4914 VIA a basso profilo
• Filtraggio integrato, protezione contro transienti e inrush
• Autoranger robusto per funzionamento su ampia gamma di ingresso
• Involucro termico a doppia faccia per migliore dissipazione
• Progettato per architetture wall-plug-to-POL con regolatori Vicor POL
• Varianti per montaggio su chassis o PCB disponibili

Prezzi (MSRP)
Quantity | MSRP (USD)
1+ | $1,021.98
10+ | $811.96
25+ | $740.94
100+ | $694.95

Materiali di riferimento

• Data sheet
• Application note AN:039 – Thermal Management for VIA™ and ChiP™ Modules
• Omologazioni / certificati di sicurezza (cURus, TUV/UL, CE, CB)
• Disegni meccanici e modelli 2D/3D (IGS, STEP)

Meccanica e packaging
Package 4914 VIA; dimensioni 4.91 x 1.4 x 0.37 in / 124.77 x 35.54 x 9.3 mm. Disegni meccanici e modelli CAD disponibili per integrazione progettuale.

Sicurezza e certificazioni

• cURus
• TÜV / UL / CSA
• Marcatura CE e direttive applicabili
• Certificato CB

Fornitura e tempi
Tempo di consegna indicato nella pagina: 40 weeks. Quantità minima d'ordine: 1. Verificare disponibilità e tempi presso i distributori sulla scheda prodotto.

Specifiche tecniche

• Part number: PFM4914VB6M48D0CA0
• Famiglia prodotto: PFM™
• Denominazione modello: PFM4914
• Ingresso: 85–264 VAC
• Uscita: 48 V
• Potenza nominale: 400 W
• Package: 4914 VIA
• Dimensioni: 124.77 x 35.54 x 9.3 mm (4.91 x 1.4 x 0.37 in)
• Stili di montaggio: Board Mount Long Pin, Board Mount Short Pin, Chassis Mount (Lug)
• Grado operativo: C (–20 a 100°C) o T (–40 a 100°C)
• Caratteristiche tipiche: PFC attivo (>0.95 tip.), filtraggio integrato, protezione transitoria/inrush, autoranger, involucro termico a doppia faccia
• Quantità minima d'ordine: 1
• Tempi indicativi: 40 weeks
