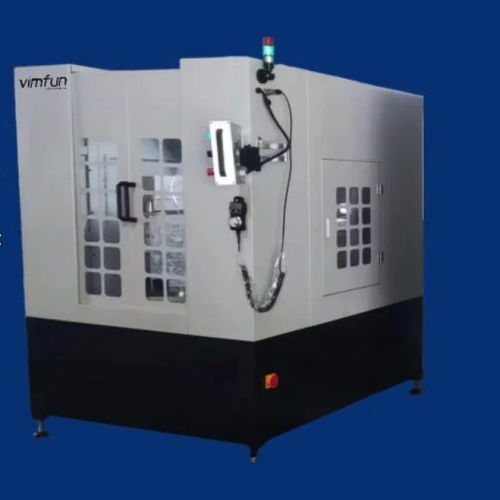

Segatrice a filo diamantato SGI 20

verticaleper vetroper ceramica

Panoramica
Il SGI 20 è una sega a filo diamantato continua CNC compatta e ad alta precisione, progettata per il taglio di piccoli componenti in vetro e ceramica con contorni complessi. Supporta il taglio dritto e il profilamento 2D irregolare, adatto a laboratori ottici, produttori di filtri e centri R&S.

Caratteristiche principali

• Funzioni di taglio doppie: affettatura dritta e sagomatura dei contorni tramite importazione DXF per profili complessi.
• Struttura compatta a portale verticale che garantisce rigidità meccanica; accoglie pezzi fino a 200 × 200 × 200 mm.
• Sistema di movimento ad alta precisione: corsa Y/Z 200 × 200 mm azionata da servomotori con viti e guide; posizionamento ±0,01 mm; precisione di taglio ≤ 0,03 mm.
• Software CNC compatibile DXF con CAM integrato per archi, diagonali e combinazioni di spigoli rettilinei.
• Filo diamantato elettrodeposto Ø 0,35–0,8 mm azionato da servomotore ad alta velocità; lunghezza della loop 1797 mm.
• Lubrificazione automatica con olio e raffreddamento ad acqua con serbatoio e circolazione integrati.
• Dispositivi di sicurezza: rilevamento rottura filo, arresto di emergenza, protezioni elettriche e sensori di prossimità.

Applicazioni

• Vetro per filtri ottici (filtri a banda stretta, filtri IR) ed elementi grezzi per ottica laser.
• Ceramiche tecniche (Al2O3, AlN e ceramiche sinterizzate per moduli RF, elettronica di potenza, substrati termici).
• Lastre di quarzo, microlenti, piccole finestre in quarzo, grezzi di lenti e substrati per guide d'onda ottiche.
• Finestre e substrati sensore personalizzati per MEMS, LiDAR e spettroscopia.

Dimostrazioni di taglio / Note comparative
La macchina mostra operazione uniforme e bordi puliti nelle dimostrazioni; adatta al taglio del vetro per filtri e a profili ceramici complessi. Rispetto ad altre tecnologie, le seghe a filo diamantato CNC (es. SGI 20) consentono forme complesse completamente supportate tramite import DXF, elevata precisione (≤ 0,03 mm), minimo impatto termico ed eccellente finitura superficiale.

Parametri

• 1 | Lunghezza massima del pezzo (mm) | 200
• 2 | Larghezza massima del pezzo (mm) | 200
• 3 | Altezza massima del pezzo (mm) | 200
• 4 | Corsa tavola Y (mm) | 200
• 5 | Corsa tavola Z (mm) | 220
• 6 | Velocità massima filo diamantato (m/s) | 33
• 7 | Incremento minimo avanzamento Y (mm) | 0,01
• 8 | Incremento minimo avanzamento Z (mm) | 0,01
• 9 | Precisione ripetizione Y (mm) | 0,01
• 10 | Precisione ripetizione Z (mm) | 0,01
• 11 | Consumo totale potenza (kW) | 1,5
• 12 | Alimentazione | 220V 50Hz
• 13 | Dimensioni macchina (mm) | 1044 × 950 × 1810
• 14 | Peso macchina (kg) | 600

Dettagli tecnici aggiuntivi

• Precisione di taglio: ≤ 0,03 mm; precisione di posizionamento ±0,01 mm.
• Diametro filo diamantato: 0,35–0,8 mm; lunghezza loop: 1797 mm.
• PLC e controllo servo con interfaccia touch; import DXF per percorsi utensile basati su CAD 2D.
• Sistema di tensione costante automatico per prevenire la rottura del filo e prolungarne la vita.
• Controllo avanzamento a livello micron che consente affettature ultrafini fino a 0,1 mm.
• Design protettivo completamente chiuso disponibile opzionalmente per ridurre le contaminazioni.

caratteristiche / specifiche tecniche

• Modello: SGI 20
• Dimensioni massime del pezzo: 200 × 200 × 200 mm
• Corsa tavola: Y 200 mm, Z 220 mm
• Velocità filo: fino a 33 m/s
• Diametro filo: Ø 0,35–0,8 mm
• Lunghezza loop: 1797 mm
• Precisione di posizionamento e ripetibilità: 0,01 mm (Y/Z)
• Precisione di taglio: ≤ 0,03 mm
• Incremento minimo avanzamento: 0,01 mm (Y/Z)
• Consumo totale: 1,5 kW; Alimentazione: 220V 50Hz
• Dimensioni macchina: 1044 × 950 × 1810 mm; Peso: 600 kg
• Funzioni: software CNC compatibile DXF, lubrificazione automatica, raffreddamento ad acqua, rilevamento rottura filo, arresto di emergenza, sistema di tensione costante automatico
