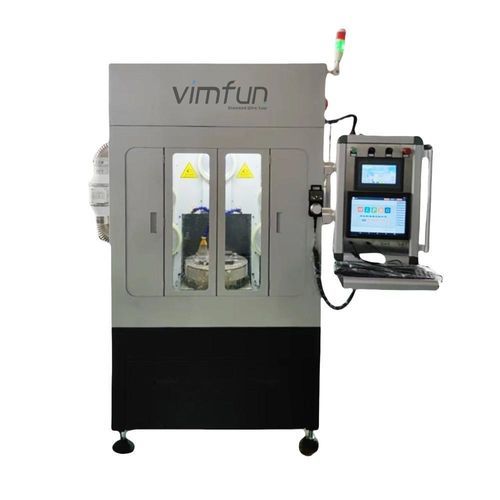

Macchina da taglio a filo SGRI 20

a filo diamantatoper ceramicaper spugna

Panoramica del prodotto
La macchina per taglio ad anello CNC SGRI 20 è una sega a filo CNC multifunzionale progettata per il taglio di pezzi piccoli e complessi con elevata precisione. Combina taglio automatizzato, importazione CAD e un quarto asse rotante per processare pezzi cilindrici e multifaccettati fino a 200 x 200 x 200 mm. Indicata per vetro ottico, ceramiche tecniche, gioielleria e componenti di ingegneria di precisione che richiedono ripetibilità e geometrie complesse.

Caratteristiche principali di SGRI 20

• Taglio automatizzato: Taglio completamente automatizzato per sezioni stratificate uniformi e minor manipolazione manuale.
• Importazione CAD: Supporta file DXF, DWG e STP per tagliare profili 2D/3D complessi e accelerare il prototipaggio.
• Asse rotante per taglio poliedrico: Quarto asse rotante integrato per il taglio preciso di anelli, tubi e forme sfaccettate.
• Capacità pezzi compatta: Gestisce pezzi fino a 200 x 200 x 200 mm e spessori di taglio fino a 200 mm.
• Sistema di controllo ad alta precisione: Controllo CNC compatibile G-code per traiettorie utensile accurate e ripetibilità ±0,03 mm.
• Compatibilità materiali: Lavora vetro ottico, ceramiche industriali, metalli preziosi e non ferrosi, plastiche, schiume e compositi.
• Interfaccia intuitiva: Software Windows con connettività USB plug-and-play per una rapida configurazione.
• Costruzione robusta: Telaio in acciaio saldato per ridurre le vibrazioni durante operazioni ad alta velocità.
• Accessori opzionali: Tavola rotante per taglio 3D avanzato e sistemi di raffreddamento per cicli prolungati.

Funzioni

• Taglio automatico
• Taglio di poliedri
• Taglio di contorni complessi
• Combinazione delle funzionalità SG 20, SGR 20 e SGI 20 in un'unica unità

Applicazioni tipiche

• Ceramica tecnica: lavorazione di allumina (Al₂O₃), nitruro di alluminio (AlN) e altre ceramiche sinterizzate impiegate in moduli RF, elettronica di potenza e substrati termici.
• Gioielleria: produzione di anelli intricati, pendenti e incisioni personalizzate in oro, argento o ottone.
• Arte e design: realizzazione di sculture 3D dettagliate, prototipi e pezzi decorativi in schiume, plastiche e metalli teneri.
• Taglio di prismi/ottica: taglio preciso di prismi ottici in vetro, quarzo o polimeri specializzati per spettroscopia e test.
• Ingegneria di precisione: componenti piccoli e complessi per aerospaziale, automotive o medicale, inclusi pezzi metallici spessi fino a 200 mm.

Confronto dei metodi di taglio (sintesi)
Feature | SGRI 20 | CNC Plasma Cutter | CNC Laser Cutter | CNC Router (4-Axis)
Max Workpiece Size | 200 x 200 x 200 mm | Up to 3000 x 1250 mm | Up to 2000 x 1000 mm | Up to 3000 x 1500 mm
Max Cutting Thickness | 200 mm | 50 mm | 20 mm | 150 mm
Rotary Axis | Yes (4th axis included) | Optional | Optional | Yes (often optional)
CAD Import | DXF, DWG, STP | DXF, IGES | DXF, STL | DXF, STP
Material Versatility | Metals, plastics, foams, ceramics | Primarily metals | Metals, some plastics | Wood, plastics, soft metals
Automated Slicing | Yes | Limited | Yes | Limited
Precision | ±0.03 mm | ±0.5 mm | ±0.05 mm | ±0.2 mm
Price Range | Mid-range | High | High | Mid to high
Ideal Use Case | Jewelry, small parts, multi-polygon | Large metal sheets | Thin metal/plastic sheets | Wood, foam, large parts

Specifiche tecniche

• Lunghezza massima pezzo (mm): 200
• Larghezza massima pezzo (mm): 200
• Altezza massima pezzo (mm): 200
• Corsa tavola asse Y (mm): 200
• Corsa tavola asse Z (mm): 220
• Velocità massima filo diamantato (m/s): 51
• Incremento minimo avanzamento Y (mm): 0.01
• Incremento minimo avanzamento Z (mm): 0.01
• Precisione di riposizionamento Y (mm): 0.01
• Precisione di riposizionamento Z (mm): 0.01
• Consumo totale potenza (kW): 1.5
• Alimentazione: 220V 50Hz
• Dimensioni macchina (mm): 1044 × 950 × 1810
• Peso macchina (kg): 720
• Intervallo rotazione tavola di carico: 0 - 360 gradi
