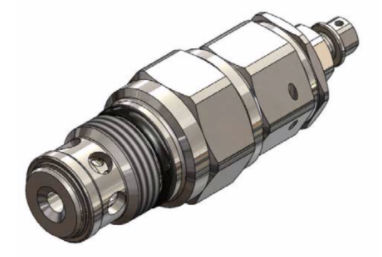

Valvola di scarico in acciaio RVA0.M18

compattaidraulicaa cartuccia

La valvola RVA combina in un'unica cartuccia compatta la tipica funzione di valvola antiurto e anti-cavitazione attraverso la valvola di non ritorno incorporata. Nella funzione di scarico quando la pressione all'ingresso (1) raggiunge la regolazione della valvola, la valvola inizia ad aprirsi verso il serbatoio (2) e grazie all'effetto del deflettore integrato nell'otturatore fornisce un aumento limitato della pressione. La cartuccia offre un'eccellente risposta alle variazioni di carico nei circuiti idraulici che richiedono basse perdite interne e un'igiene limitata. Il design innovativo della parte interna di smorzamento garantisce una grande stabilità. Nella funzione di flusso libero inverso una leggera molla di sbieco permette di facilitare il passaggio del flusso da un lato all'altro (2 a 1) abbassando la sede interna. Caratteristiche tecniche Tutte le superfici esterne sono zincate e resistenti alla corrosione. Tutte le parti della valvola sono in acciaio ad alta resistenza. L'otturatore è temprato e rettificato per garantire un'usura minima e una durata di vita prolungata; anche la sede interna è rettificata e realizzata in acciaio duro per gli stessi vantaggi. L'arresto positivo impedisce alle molle di diventare solide. Gamme di molle opzionali fino a 350 bar (5000 psi). Cavità metrica. Massima perdita interna - 5 cc/min all'80% del set point nominale Impostazioni di pressione - stabilite @ 5 l/min Pressione di rottura della cavità - < 0,5 bar temperatura - da -30°C a 110°C fluidi - A base minerale o sintetici con proprietà lubrificanti a viscosità da 7,4 a 420 cSt orientamento - Nessuna restrizione coppia di installazione - 50-55 Nm codice kit di tenuta - SK.101 peso - 0,117 kg
