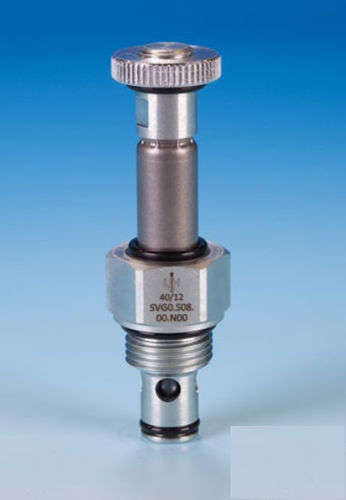

Valvola a solenoide, a 2 vie e 2 posizioni, normalmente chiusa, pilotata
ad otturatore, valvola a cartuccia avvitata.
Tipicamente utilizzata come dispositivo di blocco o di mantenimento del carico per circuiti ad alta pressione. Quando la bobina è diseccitata, la SVG0.S08 agisce come valvola di ritegno permettendo il flusso libero da 2 a 1, mentre blocca da 1 a 2.
Quando la bobina è eccitata, l'otturatore si solleva e apre il flusso da 1 a 2. In questa modalità di funzionamento, il flusso da 2 a 1 è fortemente ristretto.
Il design rigido che utilizza un corpo in 1 pezzo contribuisce a minimizzare l'effetto delle eccentricità nella cavità e fornisce grande affidabilità.
Bassa caduta di pressione grazie al percorso del flusso ottimizzato.
Caratteristiche tecniche
Tutte le superfici esterne sono zincate e resistenti alla corrosione.
Tutte le parti della valvola sono in acciaio ad alta resistenza. L'otturatore è temprato e rettificato per garantire un'usura minima e una durata di vita prolungata.
Le guarnizioni della bobina proteggono il sistema del solenoide.
Opzioni di comando manuale.
Cavità comune SAE dell'industria.
Flusso massimo - 40 l/min
Tempo di risposta - Eccitato 30 ms, diseccitato 50 ms
fluidi - A base minerale o sintetici con proprietà lubrificanti a viscosità da 7,4 a 420 cSt
Tensione minima di trazione - 85% della nominale
orientamento - nessuna restrizione
coppia di installazione - 40-45 Nm
codice kit di tenuta - SK.030 e SK.027 (bobina)
peso - 0,110 kg
---
