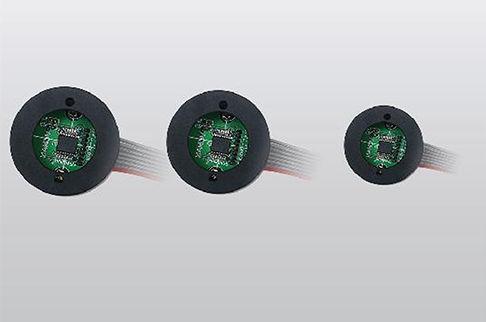

Encoder rotativo incrementale magneticocon uscita digitaleLine Driver
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- incrementale
- Tecnologia
- magnetico
- Segnale di uscita
- con uscita digitale, Line Driver
- Tensione di alimentazione
- 5 V DC
- Applicazioni
- ad uso industriale, per motore, per OEM, per applicazioni robotiche
- Altre caratteristiche
- di piccole dimensioni, programmabile, per retroazione su motore, 3 canali
- Risoluzione encoder incrementali (impulsi/giro)
Max.: 4.096 unit
Min.: 256 unit
- Diametro dell’albero
22 mm
(0,87 in)- Velocità di rotazione
Max.: 20.000 rpm
(125.664 rad.min-1)Min.: 0 rpm
(0 rad.min-1)
Descrizione
Caratteristiche:
Parametri del prodotto:
Manuale del prodotto:
Applicazioni:
- Chip encoder rotativo magnetico, 3 canali (ABI)
- Interfaccia di uscita: ABI (TTL)
- Configurazione programmabile: posizione zero e linee ABI per rivoluzione
- Conteggi di impulsi selezionabili (ABI): 4096, 2048, 1024, 512, 256 ppr
- Line driver differenziale opzionale a quattro canali (EN22AL / EN22BL) con uscite complementari
Parametri del prodotto:
- Modello: Magnetic encoder, 3 channels, Line Driver, 4096 CPT
- Diametro: 22 mm
- Linee per rivoluzione (LPR): 256–4096
- Conteggi impulsi (ABI): 4096, 2048, 1024, 512, 256 ppr
- Velocità max: 20.000 RPM
- Tensione di alimentazione: 5 V
- Segnale di uscita: TTL (ABI)
- Tipo di encoder: Magnetico
- Specifica: Manuale prodotto disponibile (PDF)
- CAD: Non fornito
- CAD 3D: Non fornito
Manuale del prodotto:
- Titolo: Magnetic encoder,3 channels,Line Driver,4096 CPT
- Formato: PDF
- Versione: 20260311
- Data: 2026-03-11
Applicazioni:
- Integrazione nel controllo del moto rotativo industriale, servomotori e sistemi di feedback
- Impiego in robotica, nastri trasportatori e linee di assemblaggio automatizzate
- Adatto per integrazione OEM che richiede un encoder compatto da 22 mm di diametro
- Le opzioni programmabili facilitano la calibrazione e l'integrazione con controller compatibili ABI
