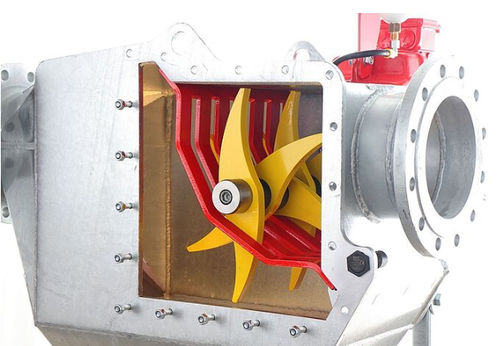

Separatore di acque reflue DebrisCatcher

gravimetricoper trattamento di acque reflueper trattamento di acqua

Panoramica
Il DebrisCatcher è un separatore attivo di materiali pesanti che combina separazione per gravità, una griglia di taglio e unità di pulizia a bassa velocità e senza contatto per rimuovere pietre, parti metalliche e altri corpi estranei da mezzi liquidi. È progettato per proteggere pompe, valvole e componenti a valle mantenendo basso il consumo energetico.

Vantaggi

• Protegge gli impianti a valle da danni causati da pietre e parti metalliche
• Previene intasamenti di pompe, saracinesche e valvole
• Elevata portata con bassa potenza di azionamento
• Costruzione stabile con controcuscinetto a supporto dell'albero

Principio di funzionamento
Il flusso in ingresso viene attenuato in un dispositivo a flusso ottimizzato per favorire la separazione per gravità: le particelle pesanti sedimentano nella camera separatrice mentre i corpi estranei più piccoli o più leggeri vengono trattenuti dalla griglia di taglio. Le unità di pulizia a bassa velocità e senza contatto raccolgono il materiale trattenuto e lo guidano attivamente nel comparto dei materiali pesanti. La geometria dell'involucro è stata sviluppata tramite simulazioni di flusso per massimizzare la separazione per gravità.

Caratteristiche

• Separazione attiva dei materiali pesanti: il materiale trattenuto viene guidato attivamente nel separatore per maggiore affidabilità rispetto ai sistemi passivi
• Involucro ottimizzato per il flusso: area ampliata e calmata per un flusso laminare ideale alla separazione per gravità
• Controcuscinetto: supporto aggiuntivo dell'albero per garantire stabilità
• Sistema di tenuta: tenuta meccanica combinata con anello di tenuta radiale e serbatoio di fluido di tenuta per il controllo delle perdite
• Geometria delle unità di pulizia: coordinata con la griglia per creare un ampio angolo ottuso che evita blocchi

Opzioni

• Varianti di passo griglia: 12 mm, 25 mm e 40 mm per bilanciare ritenzione delle piccole parti metalliche e perdita di carico
• Connettori: DN150 o DN200 secondo le esigenze dell'impianto
• Debris Removal System (DRS): opzione per rimuovere il materiale pesante separato in esercizio con minima perdita di fluido (circa 15 l)
• Performance Control Unit (PCU): PCU opzionale per monitoraggio/automazione e integrazione con PreMix o RotaCut RCX

Materiali, costruzione e prestazioni
La scocca è in lamiera d'acciaio saldata e zincata a caldo per la resistenza alla corrosione. L'unità è idonea ad applicazioni in pressione (pressione interna max fino a 4 bar). Le unità di pulizia non a contatto e la bassa velocità di rotazione determinano un consumo energetico e un'usura minimi: per portate fino a 400 m3/h il DebrisCatcher richiede tipicamente circa 2 kW di potenza di azionamento, assicurando lunga vita operativa.

Campi di applicazione
Progettato per impianti di biogas e trattamento acque reflue e per sistemi in cui pietre, parti metalliche o altri corpi pesanti entrano nel flusso liquido (es. liquami, alimentazione biomassa). L'ingombro compatto consente l'installazione in spazi ridotti proteggendo in modo affidabile pompe e componenti d'impianto.

Caratteristiche tecniche / specifiche

• Nome modello: DebrisCatcher
• Opzioni di passo griglia: 12 mm, 25 mm, 40 mm
• Connettori: DN150 o DN200
• Portata massima: fino a 400 m3/h
• Potenza di azionamento tipica: ca. 2 kW (per portate fino a 400 m3/h)
• Pressione interna max: fino a 4 bar
• Materiale / finitura: scocca in lamiera d'acciaio saldata, zincatura a caldo
• Perdita di fluido DRS per svuotamento: ca. 15 l
• Tenuta albero: guarnizione meccanica + anello di tenuta radiale con serbatoio di fluido
