Tubo flessibile per aria TPR

per aria compressain termoplasticiin acciaio galvanizzato

Apparecchiature elettriche di comando dotate di pannello operatore touch screen e PLC per depressori e depressori di sicurezza con due o più pompe
Le nuove apparecchiature elettriche sono costituite da un touch screen che unisce schermo e digitalizzatore per l'interazione utente con interfaccia grafica. I pannelli operatori installati sui depressori sono sistemi HMI (interfaccia uomo-macchina) che consentono il controllo semplice delle apparecchiature. Il quadro elettrico contiene apparecchiature di comando e controllo per alimentare le pompe per vuoto quando necessario; sono realizzati per alimentazione monofase 230 Vac 50 Hz e trifase 400 Vac 50 Hz con grado di protezione IP 54. All’interno è presente un PLC che gestisce le logiche di controllo in manuale e automatico. Codici prodotto: DO10098VPLC DO10097VPLC DSO30097VPLC

Ventose particolari a soffietto con relativi supporti
Ventose a soffietto che si accartocciano a contatto della superficie sotto vuoto consentendo un rapido sollevamento; adatte per compensare errori di planarità e superfici inclinate. Utilizzabili per presa di biscotti, figurine, laminati, etichette, minuterie metalliche e plastiche, cartoncini, sacchetti, prodotti friabili, uova, ecc. Supporti in ottone nichelato o alluminio anodizzato con perno centrale filettato; calzabili manualmente senza collanti. Disponibili mescole standard e mescole speciali su richiesta. Codici prodotto: 010509 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835S 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 083241A 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015260 085060 015250 085250 015630 085630 017530 087530 017531S 087531S 015060 018060

Ventose a soffietto con relativi supporti, per la presa di confezioni flow pack
Ventose conformate e flessibili, adatte a macchine automatiche ad elevata produttività per presa e manipolazione di confezioni flow pack. Disponibili in mescole specifiche per uso alimentare e calzabili a freddo sui supporti senza collanti. Possibilità di mescole speciali su richiesta e per quantitativi minimi. Codici prodotto: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

Portaventose speciali fix con attacchi filettati maschio e femmina
I portaventose fix permettono la regolazione in altezza delle ventose grazie a una bussola filettata presente lungo tutta la lunghezza; estremità filettate per montaggio della ventosa e del raccordo. Costituiti da una bussola filettata con due ghiere per il montaggio e da un raccordo rapido per collegamento al tubo d’aspirazione. Codici prodotto: 067090 067091 067092 067093 067094 067095 067096 067080 067081 067082

Portaventose antirotativi con molla incassata e attacco femmina o maschio
Portaventose in alluminio con sistema antirotazione e molla incassata per protezione del meccanismo; elevata sezione di passaggio per flusso del vuoto; bronzina filettata lunga 90 mm per ampia regolazione di montaggio; boccole di scorrimento in materiale plastico per movimenti morbidi e ridotta manutenzione; dotato di due ghiere di bloccaggio tipo KM7 e attacchi filettati maschio e femmina. Codici prodotto: VCH12M36 VCH12F36

Generatori di vuoto monostadio e multifunzione serie MSVE - Generalità
I generatori di vuoto di questa serie possono asservire completamente un sistema di presa a depressione. Sistema di alimentazione dell'aria compressa tramite otturatori coassiali per apporto di grandi quantità d'aria agli eiettori e al sistema di espulsione, garantendo rapidità di presa e distacco del carico. Eiettori monostadio alimentabili a bassa pressione (max 4 bar) con velocità di svuotamento elevate. Due microelettrovalvole gestiscono alimentazione aria compressa ed espulsione; valvola di ritegno integrata sulla connessione d'aspirazione; vacuostato digitale con display e led per segnalazioni; distributore in alluminio anodizzato con filtro di aspirazione ispezionabile. Funzionamento modulato tramite vacuostato per risparmio aria compressa. I generatori MSVE sono installabili in qualsiasi posizione e adatti a sistemi di presa a ventose per vari materiali, indicati per robotica industriale.

Gruppo di alimentazione Vacumanager serie VM IO-Link
Unità VACUMANAGER serie VM: circuiti elettropneumatici per alimentazione e gestione di generatori di vuoto singolo e multistadio, corpo/distributore in alluminio anodizzato. Componenti integrati:

• Vacuostato digitale con display (versione IO-Link disponibile)
• Valvola di alimentazione aria compressa
• Valvola di contro-soffio
• Regolatore di flusso per valvola di contro-soffio

Soluzione compatta per gestione vuoto e contro-soffio; abbinamento con cavi Energy Saving per miglior efficientamento energetico; raccomandato per gestione sistemi Octopus con generatori pneumatici e valvole autoescludenti. Codici prodotto: VM01 VM03 VM01IO VM03IO 0015202 0015157 0007424 001220 001221 007304 0015447 123010

Accessori per generatori di vuoto monostadio
Valvole pneumatiche ad otturatore coassiale servopilotate per intercettare aria compressa di alimentazione ai generatori con pressioni 1,5-7 bar; scelta in funzione della connessione di alimentazione e quantità d'aria richiesta. Elettrovalvole pneumatiche ad otturatore coassiale servopilotate: corpo in alluminio anodizzato, otturatore coassiale azionato da microelettrovalvola con bobina a basso assorbimento; pressioni operative 1,5-7 bar; possibilità di comando tramite vacuostati o interruttori elettrici; installabili direttamente sui generatori per eliminare tubazioni. Codici prodotto: 070071 070171 070271; Elettrovalvole codici: VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC VPE01NOV24CC VPE02NCV24CC VPE02NOV24CC VPE03NCV24CC VPE03NOV24CC VPE04NCV24CC VPE04NOV24CC

Ventosa VMG134 per piastrelle strutturate
Ventosa progettata per macchine selezionatrici automatiche per piastrelle strutturate; realizzata in gomma spugna ad alta densità con tre mescole disponibili: EPDM (SB) -40 °C / +130 °C; Geranio (OF) -40 °C / +80 °C; Neoprenica (NF) -20 °C / +80 °C. Un lato autoadesivo per fissaggio rapido; supporto in Anticorodal anodizzato con quattro fori di fissaggio e due connessioni per vuoto; connessioni sigillate con O-Ring in NBR. Manutenzione sostituzione sola gomma spugna autoadesiva. Codici prodotto: 01134134 VMG134 0008479

Riduttori di vuoto con regolazione pneumatica
I riduttori con regolazione pneumatica regolano il grado di vuoto agendo sulla pressione dell'aria compressa di alimentazione del cilindro pneumatico; mantengono il grado di vuoto costante al valore preimpostato (depressione secondaria) indipendentemente dalle oscillazioni della depressione primaria; principio basato su azione di contrasto tra cilindro pneumatico e pistone fluttuante. Caratteristiche tecniche indicate nella scheda del prodotto: funzionamento a membrana-pistone; pressioni e portate variabili. Codici prodotto: 110831 110931

Ventose Vacupredator per la presa di buste, sacchi e contenitori flessibili
Ventose in alluminio anodizzato con piastra asolata interna e guarnizione in gomma spugnosa speciale per seguire le grinze e impedire perdite perimetrali; adatte per confezioni flow pack, sacchetti per fleboclisi, sacchetti di dolciumi, sacchi di granulati plastici, cemento, zucchero, farina; forza di sollevamento calcolata per grado di vuoto minimo -75 kPa e coefficiente di sicurezza 3. Codici prodotto: VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 VP0921OF1030 VP1520OF1030 VP2030OF1530 VP3040OF1530

Riduttori di vuoto (descrizione generale)
Apparecchi per regolare e mantenere costante il grado di vuoto al valore preimpostato; funzionamento a membrana-pistone; non immettono aria nel circuito; regolazione tramite vite zigrinata. Caratteristiche tecniche riassuntive: pressione d’esercizio regolabile 800 a 1 mbar assoluti; portate da 390 a 750 m3/h; temperatura ambiente da -10 a +80 °C. Codici prodotto: 110811 110911

Elettrovalvole per vuoto a 2 vie, a comando diretto
Elettrovalvole a comando diretto, due posizioni, otturatore conico servocomandato dal vuoto; normalmente chiuse (su richiesta normalmente aperte). Corpo in alluminio anodizzato, otturatore conico in silicone su stelo in acciaio inox, membrana in mescola gommata telata; attuatore azionato da bobina elettrica plastificata, classe isolamento F; grado protezione IP54 (IP65 con connettore inserito). Tolleranza tensione ±10%; assorbimento massimo 20 VA in AC e 18 W in DC; bobina orientabile 360°; connettore orientabile 180°. Impiego su impianti senza aria compressa o dove aspirazione deve essere comandata separatamente dall'immissione d'aria (degasificatori, autoclavi, termosaldatrici sottovuoto). Caratteristiche tecniche: pressione d’esercizio da 0,5 a 850 mbar assoluti; temperatura fluido aspirato -5 a +60 °C. Codici prodotto: EGN40NC EGN40NO EGN52NC EGN52NO

Elettropiloti per vuoto a 2 vie e a 3 vie
Elettropiloti progettati per il vuoto, a comando diretto e normalmente chiusi, corpo in alluminio anodizzato; otturatore in NBR o HNBR; tempi di reazione molto bassi; bobina plastificata classe isolamento F; grado protezione IP54 (IP65 con connettore inserito); tolleranza tensione ±10%; assorbimento massimo 20 V.A. in AC e 18 W in DC (valori variabili per alcuni codici). Caratteristiche tecniche: pressione d’esercizio da 1 a 1500 mbar assoluti; temperatura del fluido aspirato da -5 a +60 °C. Codici prodotto: 070020 070120 070220 070320 (2 vie) e 070016 070116 070216 070316 (3 vie)

Piani aspiranti speciali PH e P2H per sistemi octopus
Piani aspiranti in lastre di alluminio anodizzato con fori equidistanti e rivestiti con gomma spugnosa microforata, disponibili in due spessori: PH 20 mm e P2H 30 mm. Fori calibrati per calcolo portata generatore da installare sul sistema OCTOPUS; consigliati per presa e movimentazione di barattoli, lattine, vasetti e flaconi vuoti e privi di coperchio o tappo. Non adatti per bottiglie vuote per acqua e vino. Tutti i contenitori flessibili devono essere testati previamente per evitare implosione. Ampia lista di codici prodotti per varie dimensioni.

Ventose per la presa di film plastici, flow pack e settore packaging
Serie progettata per oggetti sottili, leggeri e delicati come sacchetti in plastica o carta; labbro particolarmente sottile per adattamento, tasselli interni per distribuire la depressione evitando deformazioni; mescola Para consigliata per presa di prodotti in plastica o carta. Numerosi codici prodotto elencati.

Campionari e apparecchiature per uso dimostrativo - Banco test prove BT00
Apparecchio con 6 prese di vuoto e 2 pneumatiche per eseguire test di presa a depressione o con ventose pneumatiche Bernoulli; utile per dimostrazioni, show room o sala prove per scelta corretta delle ventose. Necessita allacciamento ad aria compressa, al vuoto e alla rete elettrica. Caratteristiche tecniche: alimentazione elettrica Monofase V230 ±10% 50/60 Hz; potenza elettrica 0.5 kW; consumo aria compressa 390 L/min a 2 bar; peso 30 kg. Codice prodotto: BT00

Vacuostati e pressostati digitali IO-Link
Contenitore ABS robusto, compatti e leggeri; tarati e compensati in temperatura; display integrato visualizza i valori; due LED per segnalazione stati dei due segnali digitali di uscita; programmazione punti di commutazione e isteresi via pulsanti; rotazione libera del display; connessioni pneumatiche G 1/8" maschio o M5 femmina; elettriche M8 a 4 pin; applicazioni per aria asciutta e gas non corrosivi; versione IO-Link disponibile con logo specifico per comunicazione digitale bidirezionale. Codici prodotto: 121010 122511

Ventose Star Vacuum con relativi supporti maschio e femmina
Serie SV (STAR VACUUM) sviluppata per manipolazione senza deformazione di oggetti piani e flessibili; settori di rinforzo interni a forma di stella per garantire piano d'appoggio stabile; labbro morbido e piano d'appoggio rigido; supporto metallico in alluminio anodizzato filettato maschio o femmina. Numerosi codici prodotti.

Gruppi aspiranti con filtro a sifone (GA FS)
Gruppi aspiranti con filtro a sifone disponibili in varie taglie (20/30/50 ES). Composti da filtro a sifone, generatore di vuoto multistadio con sistema di risparmio energetico ES, vuotometro per lettura diretta del grado di vuoto, valvola a manicotto per intercettazione aria compressa; mantenimento automatico del grado di vuoto nel contenitore in plexiglas preimpostato con vacuostato integrato. Alimentati esclusivamente da aria compressa a 4 ÷ 6 bar. Codici esempio: GAFS20ES GAFS25ES GAFS30ES GAFS50ES

Piccoli sistemi di presa a depressione OCTOPUS
Sistema OCTOPUS costituito da corpo principale in alluminio anodizzato, piano aspirante con fori calibrati e gomma spugnosa forata, e generatore di vuoto multistadio con silenziatore integrato. Fornibili su richiesta con dimensioni, piani e generatori diversi da quelli indicati. Codici prodotto: SO0808X SO0712X

Filtri di aspirazione in linea, FCL, FPL e FIL e cartucce filtranti
Filtri in linea per trattenere impurità e polveri finissime, corpo cilindrico in plexiglas trasparente con flange in alluminio anodizzato; cartucce filtranti disponibili in varie serie: SP (carta plissettata), SS (rete di polipropilene plissettata), SA (rete in acciaio inox AISI 304), RP/RS/RA serie ad innesto rapido con doppio O-ring. A causa dell'elemento filtrante in carta, sconsigliato impiego in presenza di vapori o condense d'acqua o olio. Filtri ispezionabili mediante asportazione di una delle flange. Varie codifiche prodotto elencate.

Apparecchi pneumatici per test sottovuoto (bubble test)
Apparecchi per testare la tenuta delle saldature nelle confezioni flow-pack o in PVC mediante immersione in recipiente con acqua e creazione del vuoto; dotati di generatore di vuoto multistadio, valvola di ritegno sull'aspirazione, valvola a manicotto per intercettazione aria compressa, riduttore per aria compressa con manometro e valvola manuale a due vie per ripristino pressione atmosferica. I valori di collaudo sono regolabili e ripetibili automaticamente. Caratteristiche tecniche: pressione d'esercizio 0,5 ÷ 1000 mbar assoluti; temperatura fluido -5 ÷ +50 °C; grado di filtrazione 60 μ. Codici prodotto: ATP02 ATP03 ATP04 ATP07

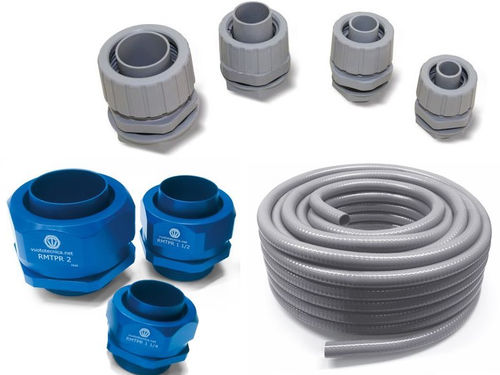

Tubi flessibili per aria compressa e vuoto e relativi raccordi
Tubi flessibili TPR studiati per il vuoto, costruiti in un pezzo unico con materiali plastici autoestinguenti; ottima flessibilità e resistenza allo schiacciamento; interno liscio per ridurre perdite di carico; elevata resistenza ad abrasione, agenti atmosferici e molti prodotti chimici. Raccordi RMTPR e RTPR disponibili in varie grandezze per eliminare fascette stringitubo e agevolare l'allacciamento. Codici prodotto: TPR3/8 TPR1/2 TPR3/4 TPR1 TPR11/4 TPR11/2 TPR2 TPR3 RTPR3/8 RTPR1/2 RTPR3/4 RTPR1 RMTPR11/4 RMTPR11/2 RMTPR2 RMTPR3
