- Wachendorff Automation GmbH & Co. KG

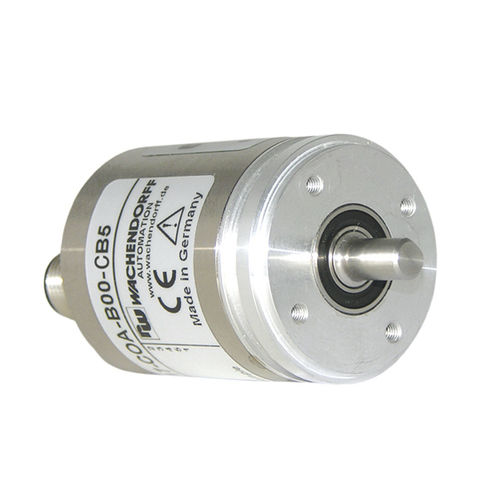

Encoder rotativo assoluto WDGA 36Amagnetico16 bits32 bit
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- assoluto
- Tecnologia
- magnetico
- Risoluzione encoder assoluti
- 16 bits, 32 bit
- N. giri encoder assoluti
- 16 bits, 32 bit
- Costruzione
- ad albero pieno, monogiro, multigiro, con flangia sincronizzata, sigillato
- Segnale di uscita
- SAE J1939, CAN
- Tensione di alimentazione
- 32 V DC, 4,5 V DC
- Materiale
- in acciaio
- Livello di protezione
- senza manutenzione, IP67, IP65
- Diametro dell’albero
36 mm
(1,42 in)- Diametro dell'asse
Min.: 6 mm
(0,24 in)Max.: 8 mm
(0,31 in)- Lunghezza
Min.: 11,5 mm
(0,453 in)Max.: 18 mm
(0,709 in)- Velocità di rotazione
12.000 rpm
(75.398 rad.min-1)- Temperatura di processo
Min.: -40 °C
(-40 °F)Max.: 100 °C
(212 °F)
Descrizione
Encoder assoluto, magnetico, CAN SAE J1939 WDGA 36A,
Albero pieno, flangia sincrona;
16/32 bit monogiro/multigiro;
Punti forti
• Tecnologia EnDra® multigiro: Esente da manutenzione e non inquinante
• Protocollo CAN SAE J1939
• Tecnologia all’avanguardia con processore a 32 bit
• LED a 2 colori come indicatore dello stato di funzionamento
Dettagli prodotto
Flangia
Flangia sincrona
Corpo in acciaio inox cromato, con schermatura magnetica
Risoluzione
Risoluzione monogiro
65.536 passi/360° (16 bit)
Risoluzione multigiro
fino a 32 bit
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Max. carico radiale sull’albero: 50 N
Max. carico assiale sull’albero: 50 N
Max. numero di giri di esercizio
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65
