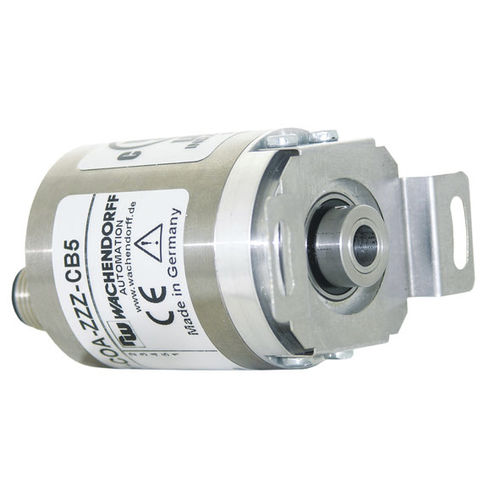

Encoder rotativo assoluto WDGA 36Emagnetico16 bits32 bit
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- assoluto
- Tecnologia
- magnetico
- Risoluzione encoder assoluti
- 16 bits, 32 bit
- N. giri encoder assoluti
- 16 bits, 32 bit
- Costruzione
- ad albero pieno, monogiro, multigiro, sigillato
- Segnale di uscita
- RS-485
- Tensione di alimentazione
- 32 V DC, 4,5 V DC
- Materiale
- in acciaio
- Livello di protezione
- senza manutenzione, IP67, IP65, IP40, EMC
- Applicazioni
- ad uso industriale
- Altre caratteristiche
- compatto
- Diametro dell’albero
36 mm
(1,42 in)- Diametro dell'asse
6 mm
(0,24 in)- Velocità di rotazione
12.000 rpm
(75.398 rad.min-1)- Temperatura di processo
Min.: -40 °C
(-40 °F)Max.: 100 °C
(212 °F)
Descrizione
Encoder assoluto, magnetico, RS485,
Albero cavo cieco;
16/32 bit monogiro/multigiro;
CRC checksum
Punti forti
• EnDra®: esente da manutenzione e non inquinante
• Modello industriale compatto e robusto
• Interfaccia: RS485
• Azzerabile
• Direzione di conteggio modificabile
• LED per segnalazioni di stato
• EMC: EN 61000-6-2, EN 61000-6-3
Dettagli prodotto
Flangia
Albero cavo cieco
Corpo in acciaio inox cromato, con schermatura magnetica
Risoluzione
Risoluzione monogiro
fino a 65.536 passi/360° (16 bit)
Risoluzione multigiro
fino a 32 bit.
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Profondità di penetrazione min.: 8 mm
Profondità di penetrazione max.: 17 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Consumo interno di corrente: typ. 80 mA
Potenza assorbita: max. 0,44 W
Cataloghi
Altri prodotti Wachendorff Automation GmbH & Co. KG
Encoder assoluti, RS485
