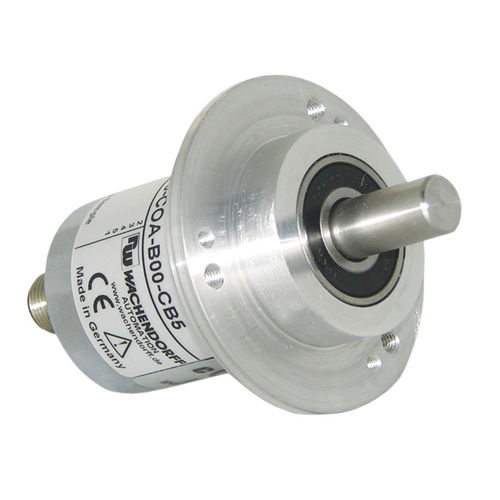

Encoder rotativo assoluto WDGA 58Bmagnetico16 bits32 bit
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- assoluto
- Tecnologia
- magnetico
- Risoluzione encoder assoluti
- 16 bits, 32 bit
- N. giri encoder assoluti
- 16 bits, 32 bit
- Costruzione
- ad albero pieno, monogiro, multigiro, con flangia, sigillato
- Segnale di uscita
- con interfaccia, serie
- Tensione di alimentazione
- 32 V DC, 4,5 V DC
- Materiale
- in acciaio
- Livello di protezione
- senza manutenzione, rinforzato, IP67, IP65, IP40, IP20, EMC
- Applicazioni
- ad uso industriale
- Altre caratteristiche
- compatto
- Diametro dell’albero
58 mm
(2,28 in)- Diametro dell'asse
Min.: 6 mm
(0,24 in)Max.: 10 mm
(0,39 in)- Lunghezza
Min.: 12 mm
(0,472 in)Max.: 20 mm
(0,787 in)- Velocità di rotazione
8.000 rpm
(50.265 rad.min-1)- Temperatura di processo
Min.: -40 °C
(-40 °F)Max.: 100 °C
(212 °F)
Descrizione
Encoder assoluto, magnetico, SSI,
Albero pieno, flangia di fissaggio;
16/43-bit monogiro/multigiro;
Codice: binario o gray
Punti forti
• EnDra®: esente da manutenzione e non inquinante
• Modello industriale compatto e robusto
• Interfaccia: SSI (synchron-seriell Interface)
• Codice: binario o gray
• Azzerabile
• Direzione di conteggio modificabile
• LED per segnalazioni di stato
• EMC: EN 61000-6-2, EN 61000-6-3
Dettagli prodotto
Flangia
Flangia di fissaggio
Corpo in acciaio inox cromato, con schermatura magnetica
Risoluzione
Risoluzione monogiro
fino a 65.536 passi/360° (16 bit)
Risoluzione multigiro
fino a 43 bit.
Avvertenza: Attenzione: Nessuna opzione AAS = IP67 completo
Max. carico radiale sull’albero: 125 N
Max. carico assiale sull’albero: 120 N
Max. carico radiale sull’albero: 220 N
Max. carico assiale sull’albero: 120 N
Consumo interno di corrente: typ. 50 mA
Potenza assorbita: max. 0,5 W
Consumo interno di corrente: typ. 80 mA
Potenza assorbita: max. 0,44 W
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65; uscita cavo K1: IP40, K6: IP20
