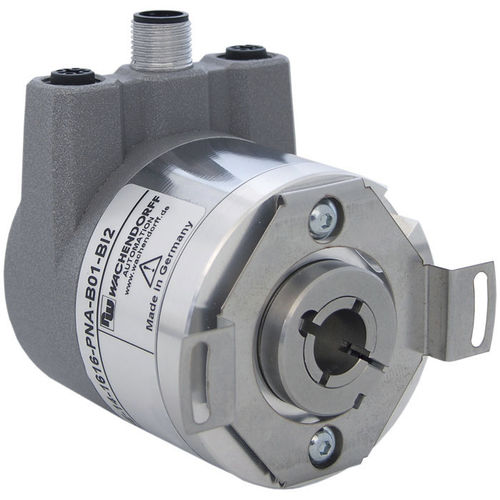

Encoder rotativo assoluto WDGA 58E

magneticocon albero cavo non traversantemonogiro

Encoder assoluto, magnetico, EtherCAT WDGA 58E Copertura bus: Collegamento tramite 3x connettori M12; Albero cavo cieco; Corpo: Ø 58 mm 16/43 bit monogiro/multigiro; Albero cavo cieco: Ø 12 mm, 14 mm o 15 mm; Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm con bussola di riduzione; Protocollo: EtherCAT; Profilo del dispositivo: CiA DS-406 V4.0.2, Class 3 Punti forti • EnDra®: esente da manutenzione e non inquinante • EtherCAT, Monogiro e multigiro • Forma costruttiva compatta con copertura bus • Monogiro/multigiro (max. 16 bit/43 bit) • Tecnologia all’avanguardia • Duo LED a 2 colori come indicatore dello stato di funzionamento e dello stato di bus e 2 LED´s L/A • Carichi massimi su cuscinetto fino a 80 N radiale, 50 N assiale • CoE, FoE, EoE Dettagli prodotto Flangia Albero cavo cieco Corpo Ø 58 mm Corpo in acciaio inox cromato, con schermatura magnetica Risoluzione Risoluzione monogiro fino a 65.536 passi/360° (16 bit) Risoluzione multigiro 43 bit Albero Ø 6 mm Avvertenza: con bussola di riduzione Lunghezza dell’albero: L: 17 mm Profondità di penetrazione min.: 10 mm Profondità di penetrazione max.: 19 mm Max. carico radiale sull’albero: 80 N Max. carico assiale sull’albero: 50 N Ø 6,35 mm Avvertenza: con bussola di riduzione Lunghezza dell’albero: L: 17 mm Profondità di penetrazione min.: 10 mm Profondità di penetrazione max.: 19 mm Max. carico radiale sull’albero: 80 N Max. carico assiale sull’albero: 50 N Ø 7 mm Avvertenza: con bussola di riduzione Lunghezza dell’albero: L: 17 mm Profondità di penetrazione min.: 10 mm Profondità di penetrazione max.: 19 mm Max. carico radiale sull’albero: 80 N Max. carico assiale sull’albero: 50 N
