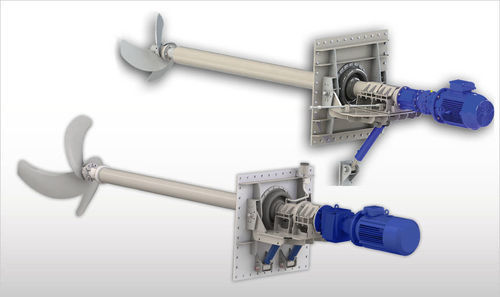

Agitatore a elica HMT

per montaggio lateraleper liquidiper fango

Panoramica
Gli agitatori CHIOR HMT con motore elettrico esterno sono progettati per la miscelazione in digestori anaerobici, vasche di digestato e prevasche. L’elica a 3 pale in acciaio inox e il sistema ad albero modulare garantiscono un’efficace omogeneizzazione in effluenti con contenuto medio-alto di solidi, consentendo di ottimizzare prestazioni e consumo energetico.

Funzione
L’agitatore CHIOR HMT è composto da un motore elettrico con riduttore accoppiato a un’elica progettata per omogeneizzare e mantenere in sospensione liquidi a densità da media a bassa come liquami suini, letame bovino e digestato da biogas. L’unità assicura miscelazione potente tramite un’elica 3 pale in acciaio inox 304 equilibrata dinamicamente. Il modello HMT B presenta regolazione bidirezionale. Progettato per installazione laterale sulla vasca, si integra con telaio di montaggio in calcestruzzo.

Caratteristiche

• Elica 3 pale equilibrata dinamicamente in acciaio inox 304
• Tubo esterno in acciaio inox 304 (Ø168,3 mm)
• Tubo di trasmissione interno modulare in acciaio inox 304 (Ø88,9 mm)
• Albero di trasmissione in acciaio C40 (Ø35 mm) in bagno d’olio
• Accoppiamento elastico tra riduttore e albero motore per funzionamento regolare
• Contenitore di rabbocco con controllo livello olio per manutenzione agevole
• Supporto cuscinetto con tenuta meccanica in carburo cementato per maggiore durata
• Albero indipendente Ø50 mm in acciaio inox 304 con cuscinetti conici
• Struttura dell’agitatore interamente in acciaio inox 304 per resistenza alla corrosione
• Membrana di tenuta in gomma EPDM per sigillatura affidabile
• Telaio di fissaggio a parete in acciaio inox 304 per installazione sicura
• Regolazione bidirezionale (modello HMT B)
• Versione ATEX disponibile per ambienti pericolosi

Vantaggi

• Risparmio energetico grazie a un profilo dell’elica ottimizzato che riduce i costi operativi
• Miscelazione avanzata con elica 3 pale equilibrata dinamicamente per mantenere l’omogeneità
• Massima versatilità operativa tramite regolazione bidirezionale per soddisfare le esigenze di processo
• Facilità di installazione e manutenzione con montaggio esterno laterale

Documenti
Lingua | Nome | Ultima edizione | Nome file
Inglese | HMT | 08/2025 | HMT_0825_en.pdf
Italiano | HMT | 08/2025 | HMT_0825_it.pdf

Caratteristiche / specifiche tecniche

• Applicazione: omogeneizzazione e mantenimento in sospensione in digestori anaerobici, vasche di digestato e prevasche (liquame suino, letame bovino, digestato da biogas)
• Elica: 3 pale, equilibrata dinamicamente, acciaio inox 304
• Tubo esterno: acciaio inox 304, Ø88,9 mm
• Tubo di trasmissione interno: modulare, acciaio inox 304, Ø88,9 mm
• Albero di trasmissione: acciaio C40 Ø35 mm, bagno d’olio
• Albero indipendente: Ø50 mm acciaio inox 304 con cuscinetti conici
• Accoppiamento: accoppiamento elastico tra riduttore e albero di trasmissione
• Tenute: tenuta meccanica in carburo cementato su supporto cuscinetto; membrana di tenuta in gomma EPDM
• Struttura e montaggio: struttura interamente in acciaio inox 304; telaio di fissaggio a parete in acciaio inox 304; installazione laterale sulla vasca, compatibile con telaio di montaggio in calcestruzzo
• Versioni: regolazione bidirezionale (modello HMT B); versione ATEX disponibile
• Focus progettuale: efficienza energetica, opzioni elica modulari per ottimizzare prestazioni vs consumo
