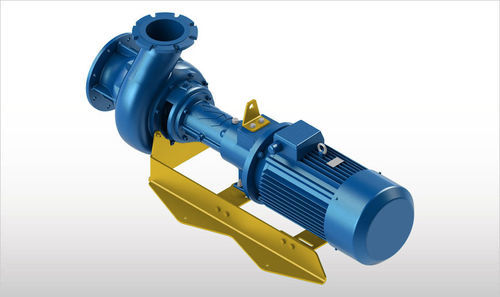

Pompa centrifuga HPD

ad acquabiogascon motore elettrico

Presentazione
CHIOR HPD è una pompa trituratrice orizzontale a trasmissione esterna, progettata per il trasferimento e la triturazione di digestato da biogas, liquami zootecnici e reflui industriali. Si tratta di una pompa centrifuga ad asse orizzontale con motore elettrico accoppiato a una girante monostadio e un sistema di taglio innovativo che integra un convogliatore elicoidale e coltelli. L'unità è progettata per trasportare acqua, acque reflue e fluidi contenenti solidi in sospensione o materiale fibroso e per triturare efficacemente materiali filamentosi resistenti in condizioni operative impegnative.

Funzione
La HPD trasferisce e tritura i materiali mediante un convogliatore elicoidale, coltelli fissi e una girante a canale. L'assemblaggio di taglio esegue più tagli per rotazione per garantire una triturazione accurata, prevenire intasamenti e mantenere un flusso continuo.

Caratteristiche

• Sistema di triturazione innovativo che esegue tagli multipli per rotazione per una triturazione efficace
• Contatto diretto tra lame affilate e coltelli per prestazioni di taglio ottimali
• Motore elettrico Classe IE3 (Premium Efficiency), trifase 4 poli
• Grado di protezione motore IP55
• Unità di trasmissione lubrificata a bagno d'olio con cuscinetti per un funzionamento regolare
• Giunto elastico tra motore e albero di trasmissione per ridurre lo stress sui componenti
• Coltelli, girante e convogliatore elicoidale realizzati in materiali trattati e temprati per una maggiore durata
• Unità di trasmissione dotata di sistema anticontaminazione per maggiore affidabilità

Benefici

• Risparmio energetico: motore ad alta efficienza che riduce i costi operativi
• Prevenzione degli intasamenti: sistema di triturazione che garantisce un funzionamento continuo
• Durata e affidabilità: design anti-intasamento che riduce la manutenzione
• Taglio auto-adattante: mantiene prestazioni di taglio ottimali senza regolazioni costose
• Manutenzione semplice: unità di taglio modulare che semplifica le operazioni di assistenza
• Protezione: trasmissione anticontaminazione che garantisce funzionamento affidabile

Dati tecnici / specifiche

• Modello: HPD
• Tipologia: pompa centrifuga orizzontale trituratrice a trasmissione esterna (asse orizzontale)
• Girante: monostadio a canale
• Sistema di taglio: convogliatore elicoidale + coltelli fissi; tagli multipli per rotazione
• Motore: elettrico, Classe IE3, trifase 4 poli
• Protezione motore: IP55
• Lubrificazione trasmissione: unità lubrificata a bagno d'olio con cuscinetti
• Giunto: giunto elastico tra motore e albero di trasmissione
• Materiali: coltelli, girante e convogliatore trattati e temprati
• Trasmissione: sistema anticontaminazione
• Applicazioni: trasferimento e triturazione di digestato da biogas, liquami zootecnici, reflui industriali e fluidi con solidi sospesi o fibre
• Elementi di progetto: unità di taglio modulare per manutenzione agevolata; taglio auto-adattante per prestazioni durature
