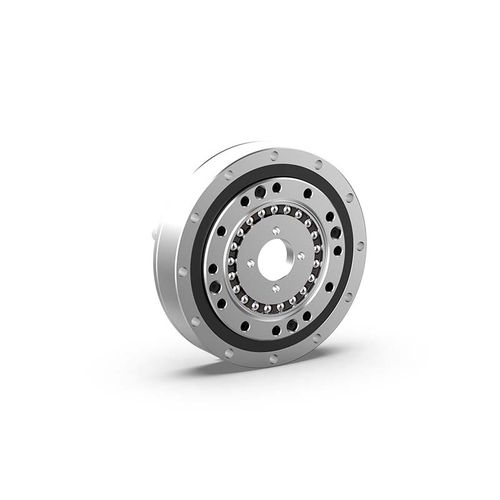

Riduttore armonico WSHD-I

coassialead albero cavo500 - 1000 Nm

- Struttura semplice, dimensioni e peso ridotti - Ampia gamma di rapporti di trasmissione - Elevata precisione di trasmissione - Movimento fluido, nessun impatto, bassa rumorosità - Gioco regolabile - Conveniente realizzazione della trasmissione differenziale Ruota flessibile: componente in elastomero metallico a forma di coppa a parete sottile. Sulla periferia esterna dell'apertura è inciso un ingranaggio. La parte inferiore della ruota flessibile (fondo a forma di coppa) è chiamata sezione del diaframma ed è solitamente montata sull'albero di uscita. Ruote fisse: parti rigide a forma di anello. Sulla circonferenza interna è inciso un ingranaggio, con 2 denti in più rispetto alla ruota flessibile. Di solito è fissata al mobile. Generatore di onde: Parte di un cuscinetto a sfere a parete sottile montato sulla periferia esterna di una camma ellittica. La ruota interna del cuscinetto è fissata sulla camma e la ruota esterna può essere deformata elasticamente dalle sfere. Di solito è montato sull'albero di ingresso. Precauzioni per la scelta del riduttore 1. In base ai requisiti di precisione, alla forma dell'uscita e al fatto che l'uscita sia flangiata o a ruota sincrona. 2. In base a fattori quali l'ingrandimento della coppia richiesto, il rapporto di inerzia, il rapporto di velocità e altri fattori, per determinare il rapporto di riduzione del riduttore, la decelerazione riduce anche l'inerzia del carico e la riduzione dell'inerzia è il quadrato del rapporto di riduzione. 3. Determinare la dimensione del riduttore in base alla coppia di uscita richiesta dal riduttore； Coppia di ingresso del motore * rapporto di riduzione del riduttore = coppia di uscita del riduttore = coppia di carico; la coppia di carico è inferiore alla coppia di uscita nominale del riduttore
