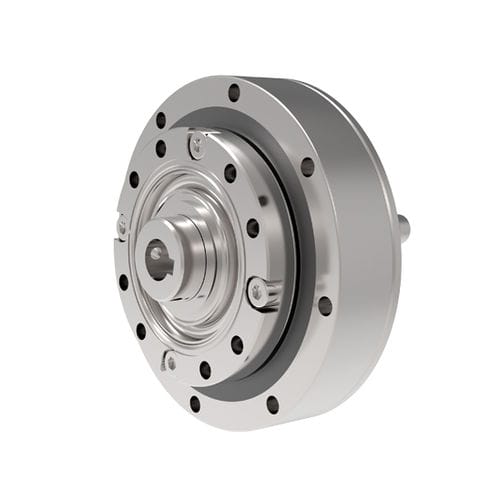

Riduttore armonico WSHG-II

coassialead albero cavo500 - 1000 Nm

WSHG-II - Struttura semplice, piccole dimensioni e peso leggero - Ampia gamma di rapporti di trasmissione - Alta precisione di trasmissione - Movimento liscio, nessun impatto, basso rumore - Il gioco può essere regolato - Realizzazione conveniente della trasmissione differenziale Ruota flessibile: componente in elastomero metallico a forma di coppa a pareti sottili. Un ingranaggio è inciso sulla periferia esterna dell'apertura. La parte inferiore della ruota flessibile (fondo a coppa) è chiamata sezione del diaframma ed è solitamente montata sull'albero di uscita. Ruote fisse: parti rigide a forma di anello. Sulla circonferenza interna è inciso un ingranaggio che ha 2 denti in più rispetto alla ruota flessibile. Di solito è fissata all'armadio. Generatore di onde: Una parte di un cuscinetto a sfera a parete sottile montato sulla periferia esterna di una camma ellittica. La ruota interna del cuscinetto è fissata sulla camma, e la ruota esterna può essere deformata elasticamente dalle sfere. Di solito è montato sull'albero di entrata. Precauzioni per la scelta del riduttore 1. Secondo i requisiti di precisione, la forma di uscita e se l'uscita è flangiata o ruota sincrona. 2. In base a fattori come l'ingrandimento della coppia richiesta, il rapporto di corrispondenza dell'inerzia, il rapporto di velocità e altri fattori, per determinare il rapporto di riduzione del riduttore, la decelerazione riduce anche l'inerzia del carico, e la riduzione dell'inerzia è il quadrato del rapporto di riduzione. 3. Determinare la dimensione del riduttore in base alla coppia di uscita richiesta del riduttore" Coppia di ingresso del motore * rapporto di riduzione del riduttore = coppia di uscita del riduttore = coppia di carico; La coppia di carico è inferiore alla coppia di uscita nominale del riduttore
