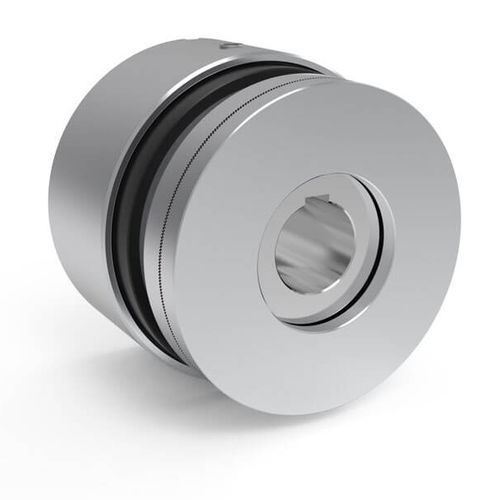

Frizione a disco P310 series

a dentepneumaticaidraulica

è ad azionamento pneumatico, con frizione dentata e funzionamento a pressione. Caratteristiche Utilizzo Accoppiamento di una puleggia o di un mozzo L'accoppiamento deve essere effettuato da fermo o a velocità molto bassa, in caso di dubbio consultare la fabbrica Particolarità Accoppiamento positivo per un azionamento senza slittamenti Disponibile di serie per funzionamento casuale o sincronizzato (una o più posizioni/giro) Multiposizione/giro come opzione (VAR n0, "n" indica il numero di posizioni) Opzione: il disco di rilevamento consente di convalidare la posizione dell'accoppiamento Distribuzione di aria compressa stazionaria inclusa Cuscinetti sigillati Regolazione Verifica della posizione del dente prima dell'installazione non è richiesta alcuna regolazione per usura Precauzioni per il montaggio La durata del cuscinetto a sfere è funzione della velocità e della pressione; fare riferimento alla curva indicata (vedere il diagramma) Il dispositivo antirotazione del cilindro deve essere inserito nella scanalatura antirotazione, con un gioco laterale di 0,5 mm e un gioco di 1 mm verso il basso. In questo modo si evita uno stress normale sui cuscinetti a sfera. È vietato l'uso in caso di vibrazioni Il metodo di montaggio dei clienti deve tenere conto della spinta assiale Il dispositivo è destinato all'uso orizzontale, per l'uso verticale consultare la fabbrica Alimentazione Aria compressa oliata. Per l'aria secca consultare la fabbrica Può funzionare con olio idraulico. In questo caso, consultare la fabbrica
