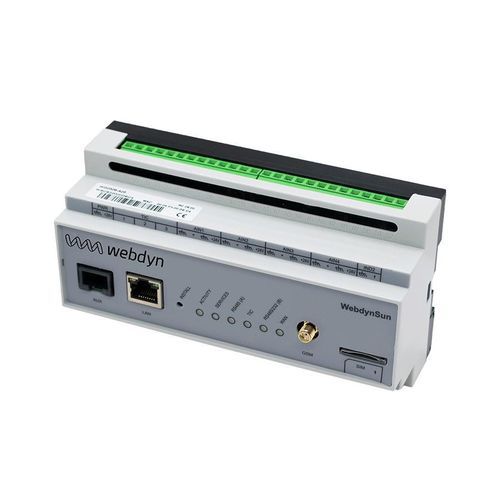

Gateway di comunicazione WebdynSun

di telemetriaIoTGPRS

Panoramica del prodotto
Il gateway WebdynSun consente di monitorare e raccogliere dati di prestazione e parametri ambientali dagli impianti solari. Aggrega indicatori provenienti da inverter, contatori elettrici e sensori ambientali (irradianza, temperatura, velocità del vento, ecc.) in formato CSV e li trasmette periodicamente tramite reti mobili 4G/2G, Ethernet o linea telefonica a un server centrale. Installazione e configurazione avvengono tramite il server web integrato e possono essere eseguite localmente o da remoto. Il gateway supporta inoltre azioni locali controllate dalla piattaforma centrale.

Caratteristiche principali - Hardware

• Connettività 4G
• Interfacce RS485 / RS422
• Supporto contatori TIC
• Ingressi analogici
• I/O digitali
• Porta Ethernet
• Montaggio su guida DIN

Caratteristiche principali - Software

• Installazione Plug & Play
• Configurazione e gestione remota
• Generazione e report allarmi

Punti di forza e vantaggi

• Avviamento rapido in modalità plug & play
• Monitoraggio fino a 200 inverter per gateway (a seconda di modelli e marche)
• Compatibilità con un'ampia gamma di inverter presenti sul mercato
• Consumo dati mobile molto basso
• Aggregazione dei parametri in un unico punto per una supervisione semplificata
• Monitoraggio e visualizzazione in tempo reale
• Ottimizzazione dell'efficienza di produzione elettrica
• Supporto dei protocolli Modbus e SunSpec, comunemente usati nelle applicazioni PV

Applicazioni

• Monitoraggio in tempo reale della produzione elettrica di impianti fotovoltaici
• Manutenzione preventiva e correttiva da remoto

Specifiche (rete & velocità dati)
WebdynSun 4G
4G: LTE-FDD B1/ B3/ B5/ B7/ B8/ B20/ B28; LTE-TDD B38/ B40/ B41; 2G: GSM B2/ B3/ B5/ B8
Velocità LTE-FDD (Mbps): 10 (DL)/ 5 (UL)
Velocità LTE-TDD (Mbps): 7.5 (DL)/ 1 (UL)
Velocità GPRS (kbps): 85.6 (DL)/ 85.6 (UL)
Velocità EDGE (kbps): 236.8 (DL)/ 236.8 (UL)

Interfacce

• Connettività 4G
• 1x RS485
• 1x RS485/RS422
• 3x contatori TIC
• 4x ingressi analogici
• 6x ingressi digitali
• 2x uscite digitali
• 1x Ethernet

Connettori

• 1x connettore SMA F: antenna GSM
• 1x RJ45: Ethernet
• 2x morsetti: alimentazione, RS485/422, TIC, ingressi analogici, I/O digitali
• 1x slot miniSIM

Specifiche tecniche

• LED di stato
• Montaggio su guida DIN
• Ingresso DC: +12 a +24 Vdc
• Consumo: 4 W max.
• Temperatura di esercizio: -5 °C a 50 °C
• Temperatura di stoccaggio: -20 °C a 85 °C
• Dimensioni: 157 x 86 x 59 mm
• Peso: 300 g
• Certificazioni: EMI EN55022 classe B; CE: EN50082
