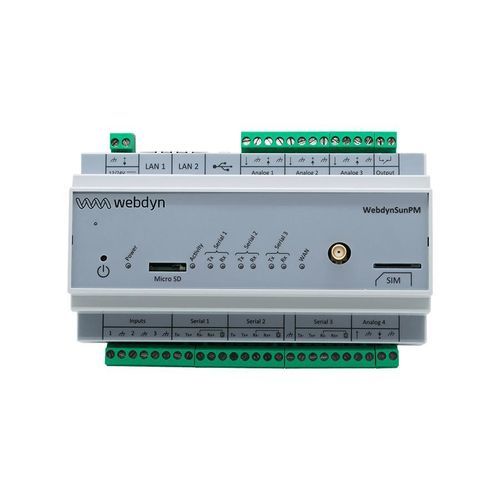

Gateway di comunicazione WebdynSunPM

IoTdi telemetriaMQTT

Panoramica del prodotto
Il concentratore WebdynSunPM 4G è un gateway per il monitoraggio e il controllo di impianti fotovoltaici. Raccoglie e analizza dati da inverter, contatori e sensori e applica strategie di gestione dell'energia per modulare l'immissione in rete, ottimizzare lo stoccaggio e gestire l'autoconsumo. La configurazione è disponibile localmente tramite il server web integrato e l'assistente, e a distanza se necessario. I dati possono essere inviati a uno o due server o memorizzati localmente su scheda micro SD.

Caratteristiche principali — Hardware

• Connettività 4G (LTE-FDD B1/B3/B5/B7/B8/B20/B28)
• Ethernet (2x RJ45)
• Montaggio su guida DIN
• Ingressi digitali (3x)
• Ingressi analogici: 0–10 V / 4–20 mA (4x)
• Uscita relè (1x)
• Interfacce RS485 / RS422 (3x)
• Porta USB (1x)
• Alloggiamento micro SD
• Alloggiamento per scheda SIM

Caratteristiche principali — Software / Protocolli

• Gestione allarmi ed eventi
• Configurazione remota e aggiornamento firmware
• Power Management: zero injection, regolazione, gestione BESS, autoconsumo
• MQTT / MQTT(s)
• FTP / SFTP
• HTTP(s) / WebDAV
• Configurazione via SMS
• Compatibile SunSpec

Punti di forza

• Gateway agnostico: SunSpec, Modbus RTU/TCP e molti protocolli proprietari degli inverter
• Compatibile con un'ampia gamma di marchi di inverter, contatori e sensori
• Nessun limite intrinseco alla potenza dell'impianto PV
• Autodiscovery degli inverter
• Basso consumo di dati mobili
• Supporto per due server di destinazione
• Server web integrato e assistente di configurazione intuitivi
• Funzioni opzionali: zero injection, disaccoppiamento, regolazione potenza, gestione BESS

Applicazioni

• Monitoraggio in tempo reale della produzione PV
• Trading di flessibilità e partecipazione ai mercati
• Power Management inclusa l'iniezione zero in rete
• Gestione dei prezzi negativi
• Gestione BESS (sistemi di accumulo a batteria)
• Gestione dei caricabatterie EV
• Automazione di azioni locali
• Manutenzione locale o remota (allarmi, diagnostica, correzione)

Specifiche (sintesi)
WebdynSunPM 4G
4G: LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 / B28
Data Rate LTE-FDD (Mbps): 10 (DL) / 5 (UL)
Data Rate GPRS (kbps): 85,6 (DL) / 85,6 (UL)
Data Rate EDGE (kbps): 236,8 (DL) / 236,8 (UL)

Interfacce

• Modem 4G
• 3x RS485 / RS422
• 4x ingressi analogici
• 3x ingressi digitali
• 1x relè
• 1x USB
• 2x RJ45 Ethernet (supervisione e configurazione)
• 1x slot micro SD
• 1x slot SIM

Connettori

• 1x connettore SMA F (antenna)
• 2x morsettiere: alimentazione, RS485/422, ingressi impulsi, ingressi analogici, relè

Caratteristiche tecniche

• LED di stato
• Montaggio su guida DIN
• Ingresso DC: +12 a +24 Vdc
• Consumo: 4 W max
• Intervallo di temperatura operativo: -5 a 40 °C
• Temperatura di stoccaggio: -20 a 85 °C
• Dimensioni: 157 x 108 x 59 mm
• Peso: 340 g
• Certificazioni: RED, RoHS, REACH
