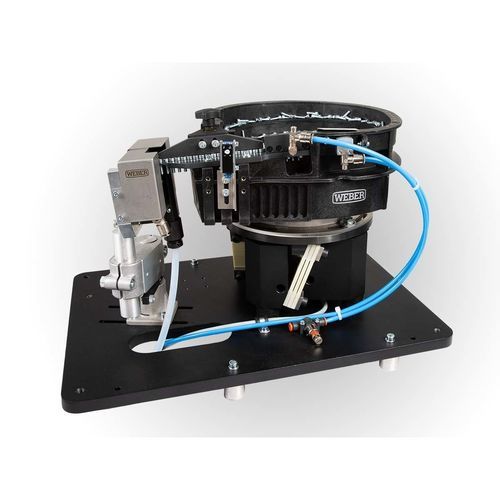

Alimentatore rotativo ZEB series

a vibrazioneper prodotti sfusirotativo

Descrizione
Il vibroalimentatore ZEB è progettato per lo smistamento, il buffering e l'alimentazione di piccole parti e elementi di fissaggio come viti, dadi, spine, rondelle, tappi ed elementi speciali. Le superfici resistenti all'abrasione e uno speciale rivestimento proteggono i componenti e riducono l'usura. La propulsione avviene tramite un meccanismo vibrante con isolamento acustico; è disponibile opzionalmente una cappa fonoassorbente (SDH).

Optional

• Sensori di livello
• Controllo presenza
• Indicatori di posizione
• Tramoggia a nastro (belt bunker) per prolungare gli intervalli di rifornimento

Caratteristiche

• Materiale resistente all'abrasione e rivestimento protettivo
• Adatto a viti lunghe, rondelle sottili e viti con testa pesante
• Impiego universale per diversi elementi di fissaggio
• Tecnologia a vibrazione per separazione e trasporto
• Meccanismo vibrante insonorizzato; cappa fonoassorbente opzionale (SDH)
• Alta produttività: tempi ciclo fino a ca. 0,8 s

Dati tecnici ZEB (riepilogo)
Serie | ZEB120 | ZEB240 | ZEB360
A Larghezza [mm] | 480 | 480 | 640
497 con SDH* | 497 con SDH* | 650 con SDH*
B Profondità [mm] | 340 | 340 | 536
353 con SDH* | 353 con SDH* | 547 con SDH*
C Altezza [mm] | 456 | 456 | 602
463 con SDH* | 463 con SDH* | 607 con SDH*
Peso [kg] | 25 con SDH* | 54 con SDH* | 80 con SDH*
Volume di riempimento [L] | 0,3 | 1,2 | 3,8
Peso di riempimento [kg] | 1,2 | 6,0 | 17,0
D Altezza fino alla tramoggia [mm] | 290 | 300 | 360
E Altezza fino a FSK** [mm] | 305 | 382 | 440

Viti
Ø testa [mm] | 2,0 – 4,0 | 2,5 – 12,5 | 6,0 – 24,0
Filetto | M1 – M2 | M2 – M6 | M4 – M14
Lunghezza totale [mm] | ≤ 22 | ≤ 48 | ≤ 73

Dadi
Misura angolare [mm] | — | ≤ 12,5 | ≤ 20
Filetto | — | ≤ M8 | ≤ M10
Altezza [mm] | — | ≤ 9,5 | ≤ 9,5

Spine
Ø spina [mm] | — | ≤ 8 | ≤ 16
Lunghezza [mm] | — | ≤ 50 | ≤ 80

*SDH = cappa di insonorizzazione, **FSK = controllo livello di riempimento

Caratteristiche / specifiche tecniche

• Serie prodotto: ZEB120, ZEB240, ZEB360
• Adatto per viti, dadi, spine, rondelle, tappi ed elementi speciali
• Superfici resistenti all'abrasione e rivestimento per ridurre usura e rumore
• Propulsione tramite vibrazione con meccanismo insonorizzato; cappa SDH opzionale
• Tempi ciclo: fino a ca. 0,8 s
• Capacità: 0,3 L / 1,2 L / 3,8 L
• Peso di riempimento: 1,2 kg / 6,0 kg / 17,0 kg
• Optional: sensori livello, controllo presenza, indicatori di posizione, tramoggia a nastro
