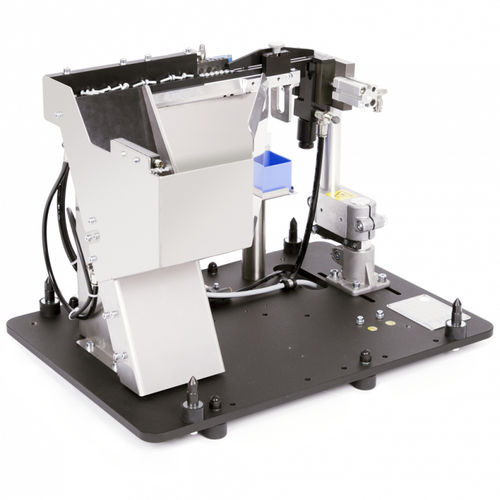

Unità di alimentazione dadi ZEL series

a elevatoreper vitiper viti

Panoramica
L'alimentatore a gradini ZEL alimenta e separa viti, dadi e spine con bassa abrasione. Tempi ciclo fino a 0,8 s consentono elevate rese produttive. Il binario di uscita a bassa vibrazione riduce i movimenti dei pezzi e la generazione di particelle, rendendo il sistema idoneo per componenti sensibili o con rivestimento. Sensori integrati e misure di riduzione del rumore aumentano l'affidabilità del processo e la protezione dell'operatore.

Progetto e materiali
La tramoggia è realizzata in acciaio inossidabile. Il cursore integrato è disponibile in acciaio per utensili temprato o in plastica per ridurre usura e contaminazione. È possibile montare opzionalmente una tramoggia di carico a nastro per prolungare l'autonomia. I materiali sono selezionati per supportare i requisiti di pulizia tecnica.

Caratteristiche

• Elevata produttività (tempi ciclo fino a 0,8 s)
• Bassa abrasione per preservare la pulizia tecnica
• Adatto a pezzi rivestiti e sensibili
• Bassa generazione di particelle
• Binario di uscita a bassa vibrazione per ridurre rumore e movimento dei pezzi
• Configurabile per Pick & Place con escapement TPP
• Sensori integrati per elevata affidabilità del processo

Componenti funzionali (punti critici)

• Controllo ingresso per separazione
• Unità escapement
• Contenitore di stoccaggio dei componenti
• Cilindro di sollevamento per trasporto delicato
• Opzionale: freno BR‑S per migliore pulizia tecnica

Dati tecnici (riepilogo)
Serie | ZEL240 | ZEL360 | ZEL480
A Larghezza [mm] | 480 | 640 | 1296
B Profondità [mm] | 340 | 536 | 1000
C Altezza [mm] | 456 | 602 | 1141
Peso [kg] | ca. 60 | ca. 85 | ca. 350
Volume di carico [ltr] | 1,2 | 3,0 | 15,0
Peso di carico [kg] | 6,0 | 14,0 | ca. 100,0
D Altezza fino alla tramoggia [mm] | 397 | 437 | 1033

Viti
Ø testa [mm] | 2,5–12,5 | 6,0–20,0 | 12,0–32,0
Filetto | M2–M6 | M4–M12 | M6–M16
Lunghezza totale [mm] | ≤ 42 | ≤ 73 | ≤ 160

Dadi
Misura angolare [mm] | ≤ 12,5 | ≤ 20 | ≤ 32,0
Filetto | ≤ M8 | ≤ M10 | ≤ M16
Altezza [mm] | ≤ 9,5 | ≤ 9,5 | ≤ 20,0

Spine
Ø spina [mm] | ≤ 8 | ≤ 14 | ≤ 24,0
Lunghezza [mm] | ≤ 48 | ≤ 73 | ≤ 160

Note
*SDH = cappa fonoassorbente. Dimensioni in mm; riservate modifiche tecniche. Soluzioni personalizzate disponibili per elementi di fissaggio particolarmente grandi.

Specifiche tecniche

• Serie: ZEL240, ZEL360, ZEL480
• Tempo ciclo tipico: fino a 0,8 s
• Materiali principali: tramoggia in acciaio inox; cursore in acciaio temprato o plastica
• Binario di uscita a bassa vibrazione per pezzi sensibili
• Sensori integrati per monitoraggio processo
• Cappa fonoassorbente (SDH) opzionale
• Tramoggia a nastro opzionale per maggiore autonomia
• Configurazione Pick & Place con escapement TPP
• Progettazione per minimizzare abrasione e generazione di particelle
