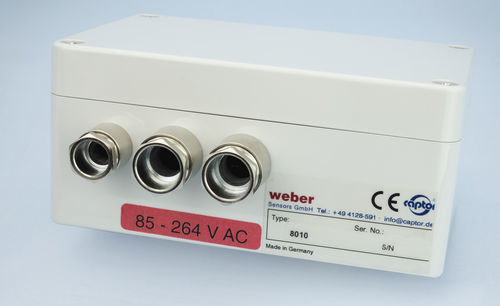

Alimentatore elettrico DC/DC 801x series

AC/DCad uscita semplicea commutazione

Questa unità di alimentazione consente il funzionamento di sensori a 24 VDC, come i captatori di ventole e di flusso, con tensione di alimentazione CA. L'unità di alimentazione contiene un trasformatore raddrizzatore a 24 VDC e un circuito di commutazione con relè di uscita con contatto di commutazione unipolare a due vie a potenziale zero. Un LED integrato riproduce l'attuale situazione di commutazione. Alloggiamento Alloggiamento in Makrolon con pressacavi PG per il sensore, la rete e il collegamento di uscita per il montaggio a parete. Per applicazioni in cui è disponibile una fonte di alimentazione CA in loco. Varianti del dispositivo Tipo 8010 : Per sensori a commutazione PNP o sensori con segnale di uscita analogico. Collegando un segnale analogico all'ingresso dell'unità di alimentazione, si attiva un segnale di commutazione che controlla un relè integrato quando viene raggiunta una soglia fissa del 50% del segnale di ingresso massimo. Ciò offre la possibilità, quando si collegano sensori di flusso e di sfiato con campo di misura regolabile, di variare il punto di commutazione su larga scala; ad esempio, per il sensore di flusso 4114.30 relativo all'acqua con velocità di flusso compresa tra 10 cm/s e 100 cm/s, o per il sensore di sfiato 3202.30 relativo all'aria con velocità compresa tra 50 cm/s e 25 m/s. Tipo 8011 : per sensori a commutazione NPN. Con questi dispositivi, il relè di uscita è controllato direttamente dall'uscita di commutazione del sensore.
