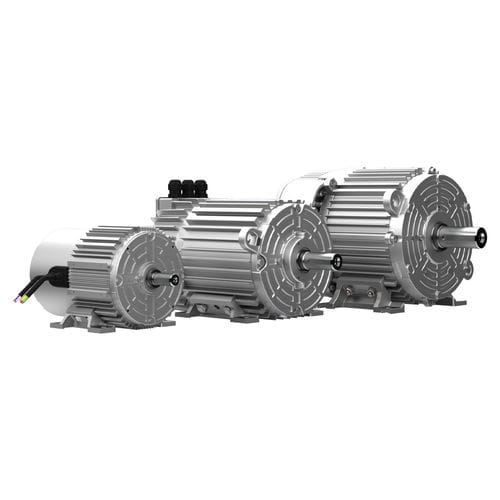

Motore DC W30

trifaseECa commutazione elettronica

Il W30 Smart EC è una soluzione semplice ed efficiente per le applicazioni di movimentazione dell'aria che richiedono la regolazione della velocità. L'efficienza totale del sistema (motore + azionamento) soddisfa il livello di efficienza IE5. Caratteristiche standard Motore a magnete permanente, a commutazione elettronica Ingresso monofase, da 220 a 277 VCA, 50/60 Hz Potenza di uscita: da 0,12 a 1,1 kW a 1500, 1800 o 3000 giri/min; Montaggio: IEC80 B3L Trifase, ingresso da 380 a 480 VCA, 50/60 Hz Potenza di uscita: da 0,12 a 4 kW a 1500, 1800 o 3000 giri/min; montaggio: IEC80 e IEC100, B3T Telaio in alluminio, grado di protezione IP55 Temperatura ambiente: da -20 a 40°C (TENV)1; o da -20 a 60°C (TEAO)2 Efficienza totale (motore + azionamento) - IE63 Grado di vibrazione A Senso di rotazione CW/CCW (selezionabile) Regolazione continua della velocità (da 200 a 1500/1800 giri/min e da 500 a 3000 giri/min) mediante: Pulsanti tattili (locale) Tensione CC (remota): da 2 a 10 VCC Corrente CC (remota): da 4 a 20 mA CC Frequenza (remota): da 10 a 95% Controlli locali otticamente isolati Con tappo di scarico e guarnizione V'ring Cuscinetti sigillati a vita Tappo del cuscinetto dell'estremità dell'azionamento Cavi di alimentazione e controllo lunghi 500 mm Protezione elettronica: sovraccarico, sovratemperatura e rotore bloccato. Modalità fuoco (modalità Override e velocità massima) Note: 1. Totalmente chiuso, non ventilato. Potenza limitata a 0,65 kW. Fare riferimento a WEG per i dati elettrici. 2. Totalmente chiuso, con sovratemperatura ad aria. Flusso d'aria minimo sul telaio del motore e sul coperchio del convertitore di frequenza 5 m/s. 3. Il W30 Smart EC raggiunge il futuro livello di efficienza IE6, il più alto del mercato, considerando il 20% di perdite in meno rispetto all'IE5 secondo lo standard IEC TS 60034-30-2, per i motori elettrici a velocità variabile
