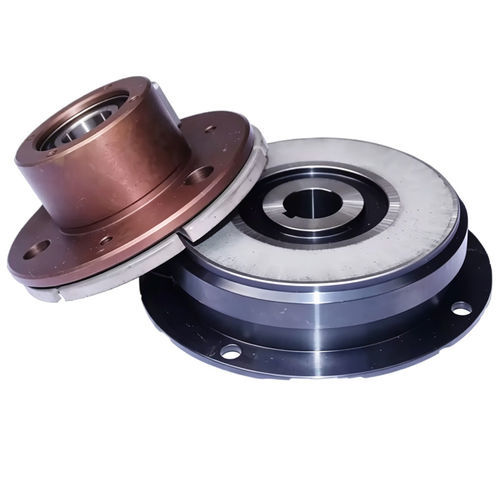

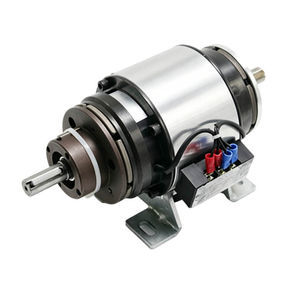

Freno e frizione a frizione WL6324

elettromagnetico

Panoramica del prodotto
I freni e le frizioni elettromagnetiche utilizzano la forza elettromagnetica per innestare/disinnestare la trasmissione della potenza e fermare elementi rotanti per il controllo del moto. Il WL6324 di Weilong Technology combina le funzioni di frizione e freno per collegare alberi motore e condotti interrompendo il movimento rapidamente e con precisione. Una corrente nella bobina genera un campo magnetico che mette in presa le superfici di attrito per la trasmissione della coppia o la frenata. Queste unità sono adatte a macchine industriali, automazione e robotica che richiedono risposta rapida, alta precisione e controllo rotatorio affidabile.

Caratteristiche

• Tempo di risposta rapido e innesto/disinnesto preciso
• Innesto morbido con vibrazioni e rumore minimi
• Design compatto per integrazione in spazi ridotti
• Bassa manutenzione e lunga durata
• Possibilità di controllo remoto e automatizzato
• Elevata trasmissione della coppia e frenata costante
• Adatto per funzionamento continuo e ad alta velocità con efficienza energetica

Scheda prodotto (riassunto)
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Come testare la tensione della bobina

• Utilizzare un multimetro digitale impostato su un intervallo DC adeguato alla tensione nominale.
• Spegnere l'alimentazione dell'apparecchiatura e individuare i due terminali della bobina.
• Accendere l'apparecchiatura in normale funzionamento e misurare la tensione ai terminali della bobina con sonde a buon contatto.
• Confrontare la tensione misurata con il valore nominale di 24V; una lettura bassa indica alimentazione instabile, cablaggio allentato o cattivo contatto.
• Se la lettura è anomala o zero, ispezionare fili interrotti, interruttori difettosi o circuiti della bobina aperti. Evitare il contatto con parti metalliche in tensione durante la misura.

Vantaggi e svantaggi
Pro

• Risposta rapida e controllo accurato per innesto e arresto precisi
• Compattezza e facilità di integrazione nelle macchine
• Bassa manutenzione che riduce i costi operativi
• Prestazioni durevoli adatte all'uso continuo
• Consente automazione e controllo remoto

Contro

• Richiede alimentazione continua, aumentando il consumo energetico
• La generazione di calore durante il funzionamento può influire sulle prestazioni se non gestita
• Applicazioni ad alto carico possono accelerare l'usura dei componenti di attrito
• Costo iniziale più alto rispetto ad alcuni sistemi meccanici

Panoramica della risoluzione dei problemi

• Identificare se il guasto è elettrico o meccanico: problemi comuni includono mancato innesto, mancato disinnesto, slittamento o rumori insoliti.
• Test di tensione: confermare che la bobina riceve la tensione corretta; la bassa tensione causa slittamento.
• Test della bobina: misurare la resistenza della bobina; infinita = bobina aperta, vicino a zero = bobina in corto (entrambi richiedono sostituzione).
• Controllo del cablaggio: ispezionare cavi danneggiati, pizzicati o corrosi; confermare la messa a terra.
• Ispezione del gioco d'aria: assicurarsi che il gioco tra rotore e armatura sia conforme alle specifiche; troppo ampio impedisce l'innesto, troppo ridotto provoca trascinamento.
• Contaminazione: olio, grasso o polvere sulle superfici di attrito riducono la coppia di tenuta; pulire e raddrizzare se necessario.
• Usura meccanica: ispezionare rotore e armatura per rigature, crepe o segni di bruciatura; sostituire le parti usurate e raddrizzare le nuove facce di attrito.

Applicazioni industriali
Utilizzato in automazione e produzione per controllare nastri trasportatori, bracci robotici, macchine per imballaggio, macchine da stampa, attrezzature tessili, macchine utensili (torni, fresatura), apparecchiature medicali, automazione d'ufficio e banchi prova automobilistici. Adatto quando produttività, sicurezza e controllo di posizione sono critici in ambienti ad alta velocità o alta precisione.

FAQ / Guasti comuni (riassunto)

• Perché non si innesta? — Verificare tensione e resistenza della bobina; confermare che il gioco d'aria sia entro le specifiche.
• Perché non si disinnesta con alimentazione spenta? — Controllare guasti elettrici che mantengono la bobina alimentata o grippaggio delle superfici di attrito.
• Perché slitta? — Cause: contaminazione, bassa tensione o insufficiente rodaggio delle unità nuove.
• Perché si surriscalda? — Slittamento continuo, sovratensione o tipo di alimentazione errato possono generare calore eccessivo.
• Perché rumori di grattamento/rottura? — Generalmente gioco d'aria troppo piccolo (contatto) o guasto dei cuscinetti; ispezionare e sostituire se necessario.

Linee guida per installazione e selezione

• Stimate la coppia richiesta con un margine di sicurezza appropriato.
• Considerate la velocità operativa e il tempo di risposta richiesto per l'applicazione.
• Valutate il ciclo di lavoro e le necessità di dissipazione del calore per funzionamento continuo o frequente.
• Confermate la compatibilità di tensione e potenza (es. WL6324 = 24V DC).
• Considerate le dimensioni e i vincoli di montaggio; assicurate il corretto allineamento.
• Selezionate protezioni aggiuntive per ambienti gravosi (sigillatura, resistenza alla corrosione) se necessario.

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
