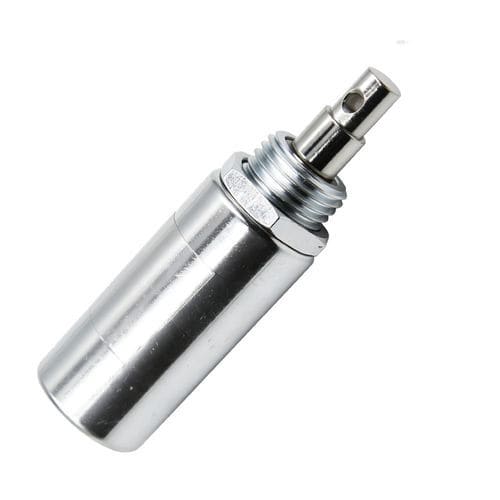

Elettromagnete di fermo WL1939

linearedi bloccoper cernita

Panoramica
Un solenoide tubolare a trazione è un attuatore elettromeccanico che trasforma l'energia elettrica in movimento lineare attirando un'asta al centro di una bobina cilindrica. Il Weilong AS 1939 (rif. commerciale WL1939) è progettato per installazioni compatte che richiedono attuazione lineare rapida e ripetibile a basse tensioni CC.

Caratteristiche principali

• Scocca cilindrica protetta contro polvere e danni meccanici
• Risposta rapida e campo magnetico concentrato per attuazioni precise
• Disponibile per basse tensioni CC (12 V, 24 V) con corsa e opzioni di montaggio configurabili
• Integrazione elettrica semplice con cavi e montaggio a vite

Applicazioni tipiche

• Automazione industriale: smistamento, confezionamento e macchine di assemblaggio
• Distributori e biglietterie: meccanismi di blocco, rilascio e erogazione
• Dispositivi medicali: gestione fluidi, posizionamento campioni e operazioni di precisione
• Sistemi automotive: unità di controllo, meccanismi di chiusura
• Elettrodomestici: macchine da caffè, controllo accessi e apparecchi domestici

Vantaggi / Svantaggi
Vantaggi:

• Design tubolare compatto che protegge i componenti interni
• Elevata forza iniziale di trazione e attuazione rapida
• Efficienza energetica per cicli brevi e frequenti e integrazione agevole
• Personalizzazione di corsa, potenza e opzioni di montaggio

Svantaggi:

• La forza diminuisce con l'aumentare della corsa; corsa limitata
• Spesso è necessario una molla di ritorno per il riposizionamento
• Il funzionamento continuo può generare calore; rispettare il ciclo di lavoro e la ventilazione
• Le prestazioni dipendono dall'allineamento e dall'interspazio d'aria

Risoluzione problemi (problemi comuni e verifiche)

• Non aziona: controllare alimentazione, cablaggio, continuità bobina e segnale di controllo
• Forza insufficiente: verificare tensione nominale, ridurre corsa, controllare allineamento dell'asta o scegliere un modello con maggiore forza
• Surriscaldamento: confermare ciclo di lavoro, tensione corretta e ventilazione; considerare versione con maggior resistenza termica
• Risposta lenta: stabilizzare alimentazione, ispezionare attrito interno e molla di ritorno
• Rumore/vibrazioni: fissare il montaggio, verificare qualità alimentazione e riallineare l'asta
• Asta bloccata: ispezionare polvere/residui, corrosione o molla usurata; sostituire se necessario
• Guasto bobina: verificare sovratensione, ciclo di lavoro inadeguato o problemi di isolamento

Scheda prodotto

• Brand: Weilong
• Numero modello: AS 1939 (rif. commerciale: WL1939)
• Tensione nominale: DC 12V o 24V (altre basse tensioni disponibili)
• Potenza nominale: 3–8 W
• Corsa: configurabile 2–5 mm (personalizzabile)
• Forza di tenuta: circa 350 gf
• Modalità di lavoro: tipo trazione (disponibile anche in push)
• Duty: continuo (modelli per altri cicli disponibili)
• Classe di isolamento: B
• Temperatura di esercizio: -10°C a 100°C
• Lunghezza cavi: 200 mm
• Montaggio: vite
• Durata: ~200.000 cicli (dipende dall'applicazione)
• Certificazioni: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Capacità di fornitura: ~5000 pcs/settimana
• Tempi di consegna: 30 giorni; Porto di carico: Shenzhen
• Termini di pagamento: TT o LC a vista; Garanzia: 1 anno; Ordine di prova: Sì

Specifiche tecniche

• Brand: Weilong
• Modello: AS 1939 (WL1939)
• Tensioni: DC 12V / DC 24V
• Potenza: 3–8 W
• Corsa: 2–5 mm (personalizzabile)
• Forza di tenuta: ~350 gf
• Ciclo di lavoro: 1–100% (a seconda del modello)
• Classe di isolamento: B
• Temperatura di esercizio: -10°C a 100°C
• Lunghezza cavi: 200 mm
• Montaggio: vite
• Durata: ~200.000 cicli
• Certificazioni: CE, RoHS, ISO9001
