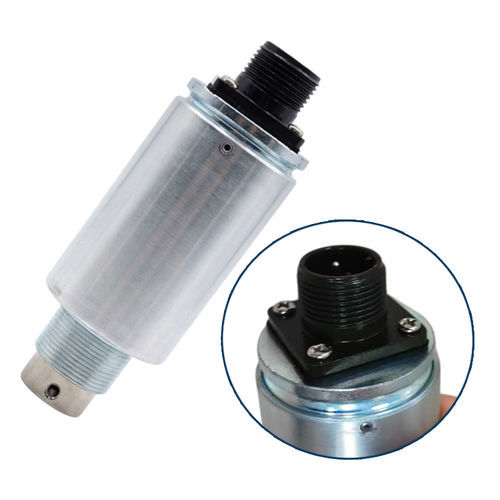

Elettromagnete di fermo WL4297

linearedi bloccotubolare

Panoramica
Un solenoide tubolare di tiro attira un'asta (plunger) all'interno di una bobina cilindrica quando è alimentato, producendo un moto lineare. È composto da una bobina cilindrica, un involucro ferromagnetico e un'asta mobile (nucleo). Quando la corrente attraversa la bobina si genera un campo magnetico che attira l'asta nella bobina, producendo un movimento rettilineo. I solenoidi tubolari adottano un design a circuito chiuso che offre maggiore forza, stabilità e prestazioni costanti rispetto ai tipi a telaio aperto, risultando adatti per spazi ristretti e automazione industriale.

Caratteristiche principali e vantaggi

• Corpo cilindrico compatto per protezione da polvere e danni meccanici
• Design chiuso (tubolare) per stabilità e circuito magnetico costante
• Disponibile in più dimensioni e tensioni DC (opzioni comuni: 12 V, 24 V) per applicazioni OEM e personalizzate
• Alta densità di forza e risposta rapida adatte al controllo del moto e all'automazione industriale
• Basso rumore e funzionamento efficiente dal punto di vista energetico; configurabile (tensione, corsa, forza) secondo le esigenze

Applicazioni

• Sistemi di automazione: azionamento di leve, valvole, interruttori e movimenti lineari precisi
• Sistemi di bloccaggio e controllo accessi (distributori automatici, serrature elettroniche)
• Dispositivi medicali che richiedono movimento lineare preciso
• Automotive: serrature porte, attuatori sistemi carburante, comandi legati alla trasmissione
• Attrezzature per ufficio e macchine da stampa (fotocopiatrici, stampanti)
• Imballaggio, tessile e piccole apparecchiature industriali dove lo spazio è limitato

Vantaggi e svantaggi
Vantaggi

• Elevata forza in dimensioni compatte e circuito magnetico efficiente
• Struttura tubolare chiusa che protegge le parti interne da polvere e umidità, migliorando la durata
• Risposta lineare rapida adatta a macchine ad alta velocità e operazioni ripetitive di automazione
• Configurabile (tensione, corsa, ciclo di lavoro) per un'ampia gamma di impieghi industriali

Svantaggi

• La forza diminuisce con l'aumentare della corsa — meno efficace per applicazioni a corsa molto lunga
• Il funzionamento continuo genera calore; il ciclo di lavoro e il raffreddamento devono essere gestiti per cicli prolungati
• Richiede alimentazione continua durante l'eccitazione (salvo tipi a bloccaggio) ed è limitato al solo moto lineare

Manutenzione e risoluzione problemi (guasti comuni e rimedi)

• Nessun movimento: verificare alimentazione e tensione, ispezionare cablaggio e connessioni, misurare la resistenza della bobina per rilevare circuito aperto, verificare i segnali di controllo.
• Forza di tiro debole: assicurare tensione/corrente corrette, ridurre la corsa o scegliere un modello a forza maggiore, diminuire l'interstizio d'aria, verificare l'allineamento.
• Surriscaldamento: rispettare il ciclo di lavoro nominale, aggiungere ventilazione/raffreddamento, confermare tensione corretta, considerare modello per servizio continuo se necessario.
• Risposta lenta: stabilizzare alimentazione, pulire/ispezionare per attriti o sporco, controllare/sostituire la molla di ritorno, sostituire la bobina degradata se necessario.
• Rumore/vibrazioni: serrare il fissaggio, correggere l'allineamento, sostituire parti interne usurate; per ronzio AC considerare DC o rettifica.
• Blocco dello stantuffo: pulire contaminanti, applicare lubrificazione appropriata se il design lo permette, rimuovere carichi laterali e correggere l'allineamento, sostituire parti danneggiate.
• Funzionamento intermittente: controllare connessioni elettriche allentate, alimentazione instabile, segnale di controllo difettoso o bobina parzialmente difettosa.
• Bruciatura della bobina: garantire tensione e ciclo di lavoro corretti, migliorare la dissipazione del calore, sostituire il solenoide difettoso.
• Consigli di manutenzione preventiva: ispezioni e pulizie regolari, verificare tensione e ciclo di lavoro, confermare l'allineamento dei componenti, utilizzare un involucro protettivo in ambienti gravosi.

Guida alla scelta di un solenoide tubolare di tiro
1) Definire i requisiti meccanici: forza richiesta (applicare fattore di sicurezza, tip. 1,5×) e corsa (la forza diminuisce con corse maggiori).
2) Abbinare alimentazione elettrica e ciclo di lavoro: scegliere la tensione DC appropriata (6 V / 12 V / 24 V comuni); selezionare solenoide idoneo per servizio intermittente o continuo secondo necessità.
3) Considerare condizioni ambientali e durabilità: scegliere grado IP e isolamento ad alta temperatura se necessario; selezionare materiali resistenti alla corrosione per ambienti aggressivi.
4) Assicurare integrazione fisica: confermare dimensioni, metodo di montaggio e opzioni di filettatura per l'installazione.

Caratteristiche / specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL4297
• Tensione nominale (V): DC 12 V o 24 V
• Potenza nominale (W): 80—150 W
• Modalità di lavoro: Tipo tubolare tiro/spinta
• Forza di tenuta: 2,45 kg (come specificato)
• Corsa (mm): 5–10 mm
• Tempo di reset (s): 0,1 s
• Vita utile: 300.000 cicli
• Certificazioni: CE, ROHS, ISO9001
• Materiale: Scocca in acciaio al carbonio con rivestimento zincato
• Lunghezza cavi (mm): 200 mm
• Stile di installazione: Vite regolabile e cappuccio
• Tolleranza dimensionale: +/- 0,1 mm
• Impermeabilità: Nessuna (nessun grado IP specificato)
• Classe di isolamento: F
• Test Hi-Pot: AC 600 V 50/60 Hz 2 s
• Forza di mantenimento senza eccitazione: 0
• Temperatura di esercizio: -10°C a 100°C
• Ciclo di lavoro: 1–100%
• Profondità filetto (mm): /
• Termini di pagamento: TT, o LC a vista
• Ordine campione: Sì
• Garanzia: 1 anno
• MOQ: 1000 pz
• Capacità di fornitura: 5000 pz a settimana
• Tempi di consegna: 30 giorni
• Porto di carico: Shenzhen
